150KVA உலர் வகை தனிமைப்படுத்தும் மின்மாற்றி பாதுகாப்பான மற்றும் நெகிழ்வான மின் விநியோகத்தை எவ்வாறு மேம்படுத்தலாம்

கட்டுரை சுருக்கம்:சரியாக தேர்ந்தெடுக்கப்பட்ட மின்மாற்றி, மின் விநியோக பாதுகாப்பு, மின்னழுத்த மாற்றம், உபகரண இணக்கத்தன்மை மற்றும் தளத்தின் நம்பகத்தன்மை ஆகியவற்றில் பெரும் மாற்றத்தை ஏற்படுத்தும். தி150KVA உலர் வகை தனிமைப்படுத்தும் மின்மாற்றிஇருந்துகுவாங்பியன்480V உள்ளீடு, 400V மூன்று-கட்ட மற்றும் 230V ஒற்றை-கட்ட வெளியீடு, முழு செப்பு முறுக்குகள், டெல்டா-ஸ்டார் இணைப்பு, IP43 துருப்பிடிக்காத-எஃகு உறை, தானியங்கி விசிறி குளிரூட்டல் மற்றும் MCCB பாதுகாப்புடன், மின் தனிமைப்படுத்தல் மற்றும் குறைந்த மின்னழுத்த விநியோகம் தேவைப்படும் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. இந்தக் கட்டுரை அதன் கட்டமைப்பு, செயல்பாட்டுக் கொள்கைகள், பயன்பாட்டுக் காட்சிகள், தொழில்நுட்பக் கருத்தாய்வு மற்றும் தொழில்துறை மற்றும் கட்டுமானத் திட்டங்களுக்கான தேர்வுக் காரணிகளை விளக்குகிறது.

பொருளடக்கம்

1. 150KVA உலர் வகை தனிமைப்படுத்தும் மின்மாற்றி என்றால் என்ன?
2. முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் என்ன?
3. இந்த டிரான்ஸ்பார்மர் என்ன நன்மைகளை வழங்குகிறது?
4. எங்கு பயன்படுத்தலாம்?
5. சரியான கட்டமைப்பை எவ்வாறு தேர்ந்தெடுக்க வேண்டும்?
6. மற்ற மின்மாற்றி விருப்பங்களுடன் இது எவ்வாறு ஒப்பிடுகிறது?
7. இது எவ்வாறு தயாரிக்கப்பட்டு சோதிக்கப்படுகிறது?
8. அடிக்கடி கேட்கப்படும் கேள்விகள்
9. தனிப்பயனாக்கப்பட்ட மின்மாற்றி தீர்வு வேண்டுமா?

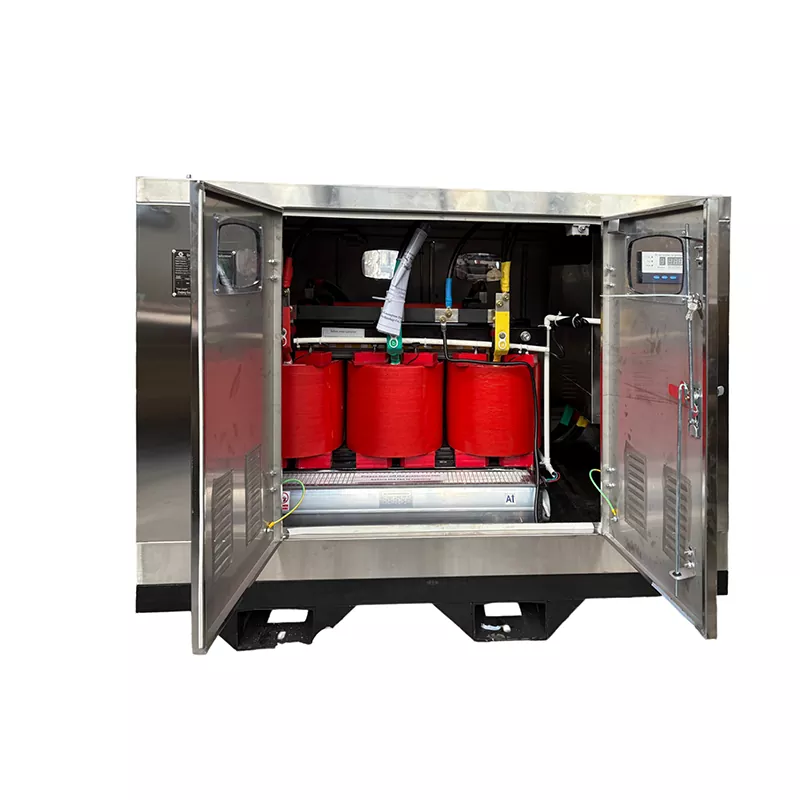

150KVA உலர் வகை தனிமைப்படுத்தும் மின்மாற்றி என்றால் என்ன?

150KVA உலர் வகை தனிமைப்படுத்தும் மின்மாற்றி என்பது மூன்று-கட்ட மின்மாற்றி ஆகும், இது உள்வரும் சக்தியை தேவையான குறைந்த மின்னழுத்த விநியோக நிலைக்கு மாற்றும் போது மின்சாரம் தனிமைப்படுத்த வடிவமைக்கப்பட்டுள்ளது. எண்ணெயில் மூழ்கிய மின்மாற்றிகளைப் போலல்லாமல், உலர் வகை வடிவமைப்புகள் திடமான காப்பு மற்றும் காற்று அடிப்படையிலான குளிரூட்டும் ஏற்பாடுகளைப் பயன்படுத்துகின்றன.

குவாங்பியன் கட்டமைப்பு a ஐப் பயன்படுத்துகிறது480V வரி-மின்னழுத்த உள்ளீடுமற்றும் வழங்குகிறது400V மூன்று-கட்ட மற்றும் 230V ஒற்றை-கட்ட வெளியீடு. அதன் டெல்டா-ஸ்டார் (Δ-Y) முறுக்கு இணைப்பு மூன்று-கட்ட சுமைகளை ஆதரிக்கும் போது ஒற்றை-கட்ட விநியோகத்திற்கான நடுநிலை புள்ளியை வழங்க இரண்டாம் பக்கத்தை அனுமதிக்கிறது.

150 kVA என மதிப்பிடப்பட்ட திறனுடன், மின்மாற்றியானது தளத்தின் உண்மையான தேவை, தொடக்க மின்னோட்டம், ஆற்றல் காரணி, சுமை காரணி மற்றும் ஒரே நேரத்தில் செயல்படும் முறை ஆகியவற்றை சரியாகக் கணக்கிடும்போது இயந்திரங்கள் மற்றும் துணை மின் சுமைகளின் கலவையை வழங்க முடியும்.

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் என்ன?

மின்மாற்றியை வாங்குவதற்கு முன் மின் கட்டமைப்பைப் புரிந்துகொள்வது அவசியம், ஏனெனில் மின்னழுத்தம், அதிர்வெண், கட்ட ஏற்பாடு, அடைப்பு பாதுகாப்பு, முறுக்கு பொருள் மற்றும் குளிரூட்டும் முறை அனைத்தும் கணினி இணக்கத்தன்மையை பாதிக்கிறது.

ஒரு சக்தி மூலமானது மூன்று-கட்ட இயந்திரங்கள் மற்றும் ஒற்றை-கட்ட துணை உபகரணங்களை ஆதரிக்க வேண்டியிருக்கும் போது இந்த கட்டமைப்பு குறிப்பாக நடைமுறைக்குரியது. எவ்வாறாயினும், இணைக்கப்பட்ட ஒவ்வொரு சாதனமும் ஒரே நேரத்தில் முழு மதிப்பிடப்பட்ட சக்தியில் செயல்பட முடியும் என்பதற்கான அறிகுறியாக பெயர்ப்பலகை திறனைக் கருதக்கூடாது.

இந்த டிரான்ஸ்பார்மர் என்ன நன்மைகளை வழங்குகிறது?

கீழ்நிலை சுமைகளுக்கான மின்சார தனிமைப்படுத்தல்

மின்மாற்றி இணைப்பு மூலம் முதன்மை மற்றும் இரண்டாம் நிலை மின்சுற்றுகளை தனிமைப்படுத்துதல் பிரிக்கிறது. இந்த ஏற்பாடு கட்டுப்படுத்தப்பட்ட கீழ்நிலை மின்சக்தி அமைப்பை நிறுவ உதவுகிறது மற்றும் ஒட்டுமொத்த விநியோக வடிவமைப்பின் ஒரு பகுதியாக மின்சாரம் தனிமைப்படுத்தப்படும் பயன்பாடுகளில் பயனுள்ளதாக இருக்கும்.

நெகிழ்வான 400V மற்றும் 230V விநியோகம்

டெல்டா-ஸ்டார் இரண்டாம் நிலை கட்டமைப்பு மூன்று-கட்ட மற்றும் ஒற்றை-கட்ட விநியோக சாத்தியங்களை வழங்குகிறது. மூன்று-கட்ட 400V சக்தியானது பம்ப்கள், கிரேன்கள், வெல்டிங் இயந்திரங்கள், கான்கிரீட் கலவைகள் மற்றும் பிற தொழில்துறை இயந்திரங்கள் போன்ற உபகரணங்களை ஆதரிக்க முடியும், அதே நேரத்தில் 230V மின்சாரம் விளக்குகள், அலுவலக உபகரணங்கள், போர்ட்டபிள் கருவிகள், ஏர் கண்டிஷனிங் அலகுகள் மற்றும் துணை சுமைகளை வழங்க முடியும்.

முழு செப்பு முறுக்குகள்

மின்மாற்றி முழு செப்பு முறுக்குகளைப் பயன்படுத்துகிறது. தாமிரம் ஒப்பீட்டளவில் குறைந்த மின் எதிர்ப்பைக் கொண்டுள்ளது, மேலும் சரியாக வடிவமைக்கப்பட்ட செப்பு கடத்திகள் முறுக்கு இழப்புகளைக் கட்டுப்படுத்த உதவும். உண்மையான வெப்ப செயல்திறன் இன்னும் கடத்தியின் அளவு, மின்மாற்றி வடிவமைப்பு, சுற்றுப்புற வெப்பநிலை, காப்பு அமைப்பு, காற்றோட்டம் மற்றும் ஏற்றுதல் நிலைமைகளைப் பொறுத்தது.

தானியங்கி குளிரூட்டும் மேலாண்மை

வெப்பநிலை சென்சார்கள் முறுக்கு நிலைகளை கண்காணிக்கின்றன. முன்னமைக்கப்பட்ட வெப்பநிலையை அடைந்ததும், தானியங்கி மின்விசிறிகள் வெப்பச் சிதறலை அதிகரிக்கத் தொடங்கும். மின் சுமைகள் ஏற்ற இறக்கம் அல்லது இயக்க வெப்பநிலை உயரும் பயன்பாடுகளுக்கு இந்த அணுகுமுறை பயனுள்ளதாக இருக்கும்.

ஒருங்கிணைந்த MCCB பாதுகாப்பு

Molded Case Circuit Breakers உள்வரும் மற்றும் வெளிச்செல்லும் பக்கங்களில் வழங்கப்படுகின்றன. இந்த பிரேக்கர்கள் கூடுதல் சர்க்யூட் பாதுகாப்பு மற்றும் தனிமைப்படுத்தலை வழங்க முடியும், அதே நேரத்தில் அவற்றின் இறுதி மதிப்பீடுகள் கேபிள் அளவு, இணைக்கப்பட்ட சுமைகள், எதிர்பார்க்கப்படும் மின்னோட்டம் மற்றும் திட்டத்தின் பாதுகாப்பு ஒருங்கிணைப்பு தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.

எங்கு பயன்படுத்தலாம்?

கணக்கிடப்பட்ட சுமை மின்மாற்றியின் வடிவமைப்பு வரம்புகளுக்குள் வரும்போது பல நடுத்தர அளவிலான மின் விநியோக பயன்பாடுகளுக்கு 150 kVA திறன் பொருத்தமானது.

• கட்டுமான தளங்கள்:கிரேன்கள், மிக்சர்கள், பம்புகள், வெல்டிங் உபகரணங்கள், விளக்குகள் மற்றும் தள அலுவலகங்களுக்கு தற்காலிக சக்தியை வழங்குகிறது.
• தொழில்துறை வசதிகள்:துணை ஒற்றை-கட்ட மின் சுமைகளுடன் சேர்ந்து உற்பத்தி இயந்திரங்களை ஆதரிக்கிறது.
• வணிக வசதிகள்:மின்சார வடிவமைப்பு தேவைப்படும் இடத்தில் தனிமைப்படுத்தப்பட்ட குறைந்த மின்னழுத்த விநியோகத்தை வழங்குகிறது.
• தற்காலிக சக்தி அமைப்புகள்:திட்ட அடிப்படையிலான மின் விநியோக ஏற்பாடுகளில் ஒருங்கிணைக்க முடியும்.
• கலப்பு-சுமை நிறுவல்கள்:ஒரே இரண்டாம் நிலை அமைப்பிலிருந்து மூன்று-கட்ட இயந்திரங்கள் மற்றும் 230V ஒற்றை-கட்ட உபகரணங்களை ஆதரிக்கிறது.

கட்டுமானத் திட்டங்களுக்கு, GUANGBIAN வழங்கும் சவுதி அரேபியா திட்ட கட்டமைப்பு, ஒரு துருப்பிடிக்காத-எஃகு உறை, டெல்டா-ஸ்டார் இணைப்பு, தானியங்கி விசிறி குளிரூட்டல், செப்பு முறுக்குகள் மற்றும் கூடுதல் MCCB கள் ஆகியவை திட்ட-குறிப்பிட்ட மின்மாற்றி வடிவமைப்பில் எவ்வாறு ஒருங்கிணைக்கப்படலாம் என்பதை நிரூபிக்கிறது.

சரியான கட்டமைப்பை எவ்வாறு தேர்ந்தெடுக்க வேண்டும்?

மின்மாற்றியைத் தேர்ந்தெடுப்பது kVA மதிப்பீட்டைத் தேர்ந்தெடுப்பதை விட மின் அமைப்பில் தொடங்க வேண்டும். முழுமையான தொழில்நுட்ப மதிப்பாய்வு பின்வரும் காரணிகளை உள்ளடக்கியதாக இருக்க வேண்டும்:

1. அதிகபட்ச தேவையை கணக்கிடுங்கள்:இணைக்கப்பட்ட ஒவ்வொரு சாதனத்தின் பெயர்ப்பலகை மதிப்பீடுகளைச் சேர்ப்பதற்குப் பதிலாக உண்மையான இயக்கச் சுமையைக் கண்டறியவும்.
2. மோட்டார் தொடக்க மின்னோட்டத்தை சரிபார்க்கவும்:மோட்டார்கள், கம்ப்ரசர்கள், பம்புகள் மற்றும் பிற தூண்டல் சுமைகளுக்கு தொடக்கத்தின் போது கணிசமாக அதிக மின்னோட்டம் தேவைப்படலாம்.
3. உள்ளீட்டு மின்னழுத்தத்தை உறுதிப்படுத்தவும்:முதன்மை மின்னழுத்தம் கிடைக்கக்கூடிய மின்சார விநியோகத்துடன் பொருந்துகிறதா என்பதைச் சரிபார்க்கவும்.
4. வெளியீட்டு தேவைகளை உறுதிப்படுத்தவும்:திட்டத்திற்கு 400V மூன்று-கட்டம், 230V ஒற்றை-கட்டம் அல்லது மற்றொரு மின்னழுத்த கலவை தேவையா என்பதைத் தீர்மானிக்கவும்.
5. அதிர்வெண்ணைச் சரிபார்க்கவும்:நிறுவல் 50 ஹெர்ட்ஸ் அல்லது 60 ஹெர்ட்ஸில் செயல்படுகிறதா என்பதை உறுதிப்படுத்தவும்.
6. சுற்றுப்புற நிலைமைகளை மதிப்பாய்வு செய்யவும்:வெப்பநிலை, காற்றோட்டம், தூசி, ஈரப்பதம் மற்றும் நிறுவல் இடம் ஆகியவை வெப்ப மற்றும் உறை தேவைகளை பாதிக்கின்றன.
7. பாதுகாப்பு தேவைகளை வரையறுக்கவும்:MCCB மதிப்பீடுகள் மற்றும் கீழ்நிலை பாதுகாப்பு ஆகியவை கேபிள்கள் மற்றும் இணைக்கப்பட்ட உபகரணங்களுடன் ஒருங்கிணைக்கப்பட வேண்டும்.
8. அடித்தள ஏற்பாடுகளை உறுதிப்படுத்தவும்:நடுநிலை மற்றும் அடிப்படை உள்ளமைவு திட்டத்தின் மின் வடிவமைப்பு மற்றும் பொருந்தக்கூடிய உள்ளூர் விதிமுறைகளைப் பின்பற்ற வேண்டும்.

இந்த பரிசீலனைகள் குறிப்பாக முக்கியமானவை, ஏனெனில் ஒரு மின்மாற்றி சாதாரண இயங்கும் நிலைமைகளின் கீழ் போதுமான அளவில் தோன்றும், ஆனால் பல உயர்-தற்போதைய மோட்டார்கள் ஒரே நேரத்தில் தொடங்கினால் அதிக அழுத்தத்தை அனுபவிக்கும்.

மற்ற மின்மாற்றி விருப்பங்களுடன் இது எவ்வாறு ஒப்பிடுகிறது?

உலர் வகை மற்றும் எண்ணெயில் மூழ்கிய தொழில்நுட்பத்திற்கு இடையேயான தேர்வு நிறுவல் சூழல், திறன், மின்னழுத்த தேவைகள், பொருந்தக்கூடிய தரநிலைகள், குளிரூட்டும் தேவைகள், கிடைக்கும் இடம் மற்றும் ஒட்டுமொத்த மின் அமைப்பு வடிவமைப்பு ஆகியவற்றின் அடிப்படையில் இருக்க வேண்டும்.

இது எவ்வாறு தயாரிக்கப்பட்டு சோதிக்கப்படுகிறது?

திட்ட அடிப்படையிலான மின்மாற்றி கொள்முதல், உற்பத்தித் தரம் என்பது செயல்முறையின் ஒரு பகுதி மட்டுமே. வாடிக்கையாளரின் மின் விவரக்குறிப்பின் துல்லியமான விளக்கம் சமமாக முக்கியமானது.

GUANBBIAN திட்டத் தேவைகளுக்கு ஏற்ப மின்மாற்றி உள்ளமைவுகளை உற்பத்தி செய்கிறது. பயன்பாட்டைப் பொறுத்து, உள்ளீடு மற்றும் வெளியீட்டு மின்னழுத்தம், அதிர்வெண், முறுக்கு ஏற்பாடு, உறை வடிவமைப்பு, குளிரூட்டும் முறை மற்றும் பாதுகாப்பு உள்ளமைவு போன்ற விவரக்குறிப்புகள் சரிசெய்யப்படலாம்.

உற்பத்தி தொடங்கும் முன் உற்பத்தி செயல்முறை முக்கிய மின் அளவுருக்களை உறுதிப்படுத்த வேண்டும். தொழிற்சாலை சோதனையானது ஒப்புக் கொள்ளப்பட்ட தொழில்நுட்ப விவரக்குறிப்பு மற்றும் பொருந்தக்கூடிய தரநிலையின்படி செய்யப்படலாம், சோதனைப் பதிவுகள் மற்றும் மூன்றாம் தரப்பு ஆய்வு ஆகியவை திட்டத்திற்குத் தேவைப்படும்போது கிடைக்கும்.

மேற்கோளைக் கோரும்போது வழங்க வேண்டிய முக்கிய தகவல்

• தேவையான kVA திறன்
• முதன்மை மற்றும் இரண்டாம் நிலை மின்னழுத்தம்
• 50 ஹெர்ட்ஸ் அல்லது 60 ஹெர்ட்ஸ் அதிர்வெண்
• ஒற்றை-கட்ட அல்லது மூன்று-கட்ட தேவைகள்
• முறுக்கு பொருள் விருப்பம்
• தேவையான இணைப்பு கட்டமைப்பு
• உட்புற அல்லது வெளிப்புற நிறுவல் நிலைமைகள்
• அடைப்பு பாதுகாப்பு தேவைகள்
• குளிரூட்டும் தேவைகள்
• MCCB அல்லது பிற பாதுகாப்பு தேவைகள்
• சுமை வகை மற்றும் மோட்டார்-தொடக்க பண்புகள்
• பொருந்தும் உள்ளூர் மின் தரநிலைகள்

மேற்கோள் கட்டத்தில் இந்த விவரங்களை வழங்குவது, உற்பத்தியாளருக்கு பொதுவான நிலையான மாதிரியை நம்பாமல் உண்மையான திட்டத்துடன் பொருந்தக்கூடிய மின்மாற்றி உள்ளமைவை உருவாக்க உதவுகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

இந்த மின்மாற்றியின் வெளியீடு மின்னழுத்தம் என்ன?

இந்த கட்டமைப்பு 400V மூன்று-கட்ட மற்றும் 230V ஒற்றை-கட்ட வெளியீட்டை வழங்குகிறது. திட்டத் தேவைகளுக்கு ஏற்ப மற்ற மின்னழுத்த சேர்க்கைகளை உருவாக்கலாம்.

400V மற்றும் 230V சுமைகள் ஒரே மின்மாற்றியில் இருந்து செயல்பட முடியுமா?

ஆம். டெல்டா-ஸ்டார் இணைப்பு மூன்று-கட்ட இரண்டாம் நிலை விநியோகத்தையும் ஒற்றை-கட்ட விநியோகத்திற்கான நடுநிலை புள்ளியையும் வழங்குகிறது. இணைக்கப்பட்ட சுமைகள் சரியாக சமநிலையில் இருக்க வேண்டும் மற்றும் மின்மாற்றியின் மதிப்பிடப்பட்ட திறனுக்குள் இருக்க வேண்டும்.

தானியங்கி குளிரூட்டும் விசிறி எப்படி வேலை செய்கிறது?

வெப்பநிலை சென்சார்கள் முறுக்கு வெப்பநிலையை கண்காணிக்கின்றன. முன்னமைக்கப்பட்ட வெப்பநிலையை அடைந்ததும், கட்டுப்பாட்டு அமைப்பு வெப்பச் சிதறலை அதிகரிக்க குளிரூட்டும் விசிறிகளை செயல்படுத்துகிறது. உண்மையான கட்டுப்பாட்டு வெப்பநிலை மின்மாற்றியின் வெப்ப வடிவமைப்பைப் பின்பற்ற வேண்டும்.

IP43 பாதுகாப்பு என்றால் என்ன?

IP43 என்பது 1 மிமீக்கும் அதிகமான திடமான வெளிநாட்டுப் பொருட்களுக்கு எதிரான பாதுகாப்பையும், பொருந்தக்கூடிய IPX3 சோதனை நிலைமைகளின் கீழ் நீர் தெளிப்பிற்கு எதிரான பாதுகாப்பையும் குறிக்கிறது. இது முற்றிலும் தூசிப்புகா அல்லது நீர்ப்புகா என விளக்கப்படக்கூடாது.

ஒரு கட்டுமான தளத்திற்கு 150 kVA போதுமானதா?

இது தளத்தின் கணக்கிடப்பட்ட மின் தேவையைப் பொறுத்தது. தேவையான மின்மாற்றி திறனை உறுதிப்படுத்தும் முன் மோட்டார் தொடக்க மின்னோட்டம், வெல்டிங் உபகரணங்கள், ஒரே நேரத்தில் செயல்படுதல், தற்காலிக உச்ச சுமைகள், சக்தி காரணி மற்றும் சுமை காரணி அனைத்தையும் கருத்தில் கொள்ள வேண்டும்.

மின்மாற்றியை தனிப்பயனாக்க முடியுமா?

ஆம். உள்ளீடு மற்றும் வெளியீடு மின்னழுத்தம், அதிர்வெண், இணைப்பு கட்டமைப்பு, உறை, குளிரூட்டும் முறை, முறுக்கு ஏற்பாடு மற்றும் பாதுகாப்பு கட்டமைப்பு ஆகியவை திட்டத்தின் மின் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.

தனிப்பயனாக்கப்பட்ட மின்மாற்றி தீர்வு வேண்டுமா?

சரியான மின்மாற்றியைத் தேர்ந்தெடுப்பது இறுதியில் மின் திறன், மின்னழுத்த மாற்றம், தனிமைப்படுத்தல், பாதுகாப்பு, குளிரூட்டல் மற்றும் நிறுவல் நிலைமைகளை உண்மையான இயக்க சூழலுக்கு பொருத்துவதாகும். கட்டமைக்கக்கூடிய மின் விவரக்குறிப்புகள் மற்றும் திட்ட-சார்ந்த உற்பத்தியுடன், தொழில்துறை, கட்டுமானம் மற்றும் பிற குறைந்த மின்னழுத்த விநியோக பயன்பாடுகளுக்கான நடைமுறை மின்மாற்றி தீர்வைத் தேடும் வாடிக்கையாளர்களுக்கு GUANGBIAN துணைபுரிகிறது. நீங்கள் ஒரு புதிய திட்டத்தைத் திட்டமிட்டால் அல்லது ஏற்கனவே உள்ள யூனிட்டை மாற்றினால்,எங்களை தொடர்பு கொள்ளவும்உங்கள் மின்னழுத்தம், திறன், அதிர்வெண், சுமை வகை மற்றும் நிறுவல் தேவைகள் ஆகியவற்றுடன் பொருத்தமான மின்மாற்றி உள்ளமைவைப் பற்றி விவாதிக்கவும் மற்றும் திட்ட-குறிப்பிட்ட மேற்கோளைப் பெறவும்.
