இணை இயக்க மின்மாற்றி

ஒரு இணை இயக்க மின்மாற்றி என்பது இரண்டு அல்லது அதற்கு மேற்பட்ட மின்மாற்றிகள் ஒரே மின் பஸ்ஸுடன் இணைக்கப்பட்டு, குறிப்பிட்ட மின் நிலைமைகளைப் பூர்த்தி செய்த பிறகு ஒரே நேரத்தில் ஒரு பொதுவான சுமையை வழங்கும் செயல்பாட்டு முறையைக் குறிக்கிறது.

முக்கிய நோக்கங்கள்:

மின்சாரம் வழங்கும் திறனை அதிகரிக்கவும்

கணினி நம்பகத்தன்மையை மேம்படுத்தவும்

செயல்பாட்டு நெகிழ்வுத்தன்மையை மேம்படுத்தவும்

ஒற்றை மின்மாற்றியில் அதிக சுமை ஏற்படும் அபாயத்தைக் குறைக்கவும்

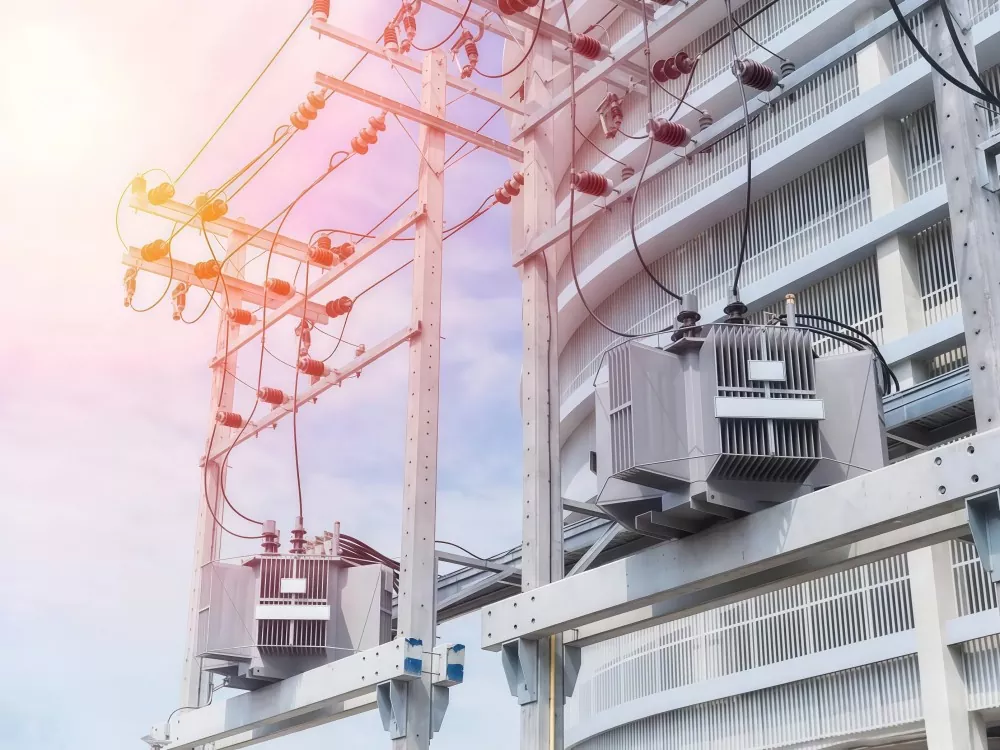

இந்த கட்டமைப்பு துணை மின் நிலையங்கள், தொழில்துறை மின் அமைப்புகள், தரவு மையங்கள் மற்றும் பெரிய அளவிலான உற்பத்தி வசதிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

நன்மைகள்

(1) மேம்படுத்தப்பட்ட சக்தி நம்பகத்தன்மை

ஒரு மின்மாற்றி செயலிழந்தால், மற்றவர்களுக்கு தொடர்ந்து மின்சாரம் வழங்க முடியும்.

(2) நெகிழ்வான திறன் விரிவாக்கம்

சுமை தேவை அதிகரிக்கும் போது கூடுதல் மின்மாற்றிகளை சேர்க்கலாம்.

(3) உயர் செயல்பாட்டு திறன்

சுமை நிலைகளின் அடிப்படையில் டிரான்ஸ்ஃபார்மர்களை ஆன்/ஆஃப் செய்யலாம், சுமை இல்லாத இழப்புகளைக் குறைக்கலாம்.

(4) எளிதான பராமரிப்பு

முழு கணினி பணிநிறுத்தம் இல்லாமல் தனிப்பட்ட மின்மாற்றிகளை சேவை செய்ய முடியும்.

(5) செலவு மேம்படுத்தல்

ஒரு பெரிய திறன் கொண்ட மின்மாற்றி முதலீட்டின் தேவையைத் தவிர்க்கிறது.

திசையன் குழு பொருத்தம்

இணை மின்மாற்றி செயல்பாட்டிற்கான மிக முக்கியமான விதி? உங்கள் திசையன் குழுக்களை பொருத்தவும்.

திசையன் குழுக்கள் எழுத்துக்கள் மற்றும் எண்களைப் பயன்படுத்தி முறுக்கு இணைப்புகளை விவரிக்கின்றன - உதாரணமாக Dyn11, Yyn0. முதல் எழுத்து: உயர் மின்னழுத்த முறுக்கு அமைப்பு. இரண்டாவது எழுத்து: குறைந்த மின்னழுத்த பக்கம். எண் 30 டிகிரி படிகளில் கட்ட இடப்பெயர்ச்சியைக் காட்டுகிறது.

அது ஏன் முக்கியம்?

வெவ்வேறு திசையன் குழுக்களுடன் இரண்டு மின்மாற்றிகளை இணையாக வைக்கவும், அவற்றின் இரண்டாம் நிலை மின்னழுத்தங்கள் சரியாக சீரமைக்காது. கூட 30-டிகிரி கட்ட ஆஃப்செட் அலகுகளுக்கு இடையில் சுற்றும் நீரோட்டங்களை உருவாக்குகிறது. இந்த நீரோட்டங்கள் முறுக்குகள் வழியாக பாய்கின்றன, ஆனால் எடுத்துச் செல்கின்றன பூஜ்ஜிய பயனுள்ள சுமை. விளைவு: அதிக வெப்பம், வீணான ஆற்றல்.

சீனாவில் உள்ள எங்கள் GUANGBIAN தொழிற்சாலையில் இந்தச் சிக்கலை நாங்கள் வழக்கமாகப் பார்க்கிறோம். ஏதேனும் இரண்டு மின்மாற்றிகளை வாடிக்கையாளர்கள் கருதுகின்றனர் ஒன்றாக இயங்க முடியும் - உண்மை இல்லை. மின்மாற்றி ஒத்திசைவு இங்கே தொடங்குகிறது. இந்த காசோலையை தவிர்க்கவும், மற்றும் உங்கள் மின்மாற்றிகளின் இணையான இணைப்பு அது தீர்க்கும் பிரச்சனைகளை விட அதிகமான சிக்கல்களை உருவாக்குகிறது.

எடுத்துக்காட்டு: Dyn11 அலகு Yyn0 மின்மாற்றிக்கு இணையாக இயங்காது. கட்ட வேறுபாடு கடுமையான சுழற்சியை ஏற்படுத்துகிறது நீரோட்டங்கள் - அதைச் சுற்றி எந்த வழியும் இல்லை.

நடைமுறை ஆலோசனை

பேரலல் ஆபரேஷன் டிரான்ஸ்ஃபார்மருக்கான இரண்டாவது மின்மாற்றியை வாங்கும் முன், உங்கள் தற்போதைய யூனிட்டின் வெக்டர் குழுவைச் சரிபார்க்கவும். உங்கள் கொள்முதல் விவரக்குறிப்பில் அதை எழுதுங்கள். புதிய உபகரணங்களைத் தேர்ந்தெடுக்கும்போது, ​​பொருந்தக்கூடிய திசையன் குழுவை வெளிப்படையாகக் குறிப்பிடவும். பொருந்தக்கூடியது விருப்பமானது அல்ல.

எங்கள் GUANGBIAN தொழிற்சாலையில், சீனா ஆர்டர் டிரான்ஸ்பார்மர்களில் உள்ள வாடிக்கையாளர்களைப் பார்த்தோம் விவரம். டிரான்ஸ்ஃபார்மர் சுமை பகிர்வு ஏன் தோல்வியடைந்தது என்று யோசித்து அவர்கள் அழைக்கிறார்கள். அடிப்படைகளைத் தவிர்க்க வேண்டாம்.

மின்மறுப்பு பொருத்தம்

மின்மாற்றிகளுக்கு ஒரே மாதிரியான மின்மறுப்பு மதிப்புகள் தேவை - பொதுவாக ஒருவருக்கொருவர் 10% க்குள் - சரியான சுமை விநியோகத்திற்கு. மின்மறுப்பு, ஒரு சதவீதமாக காட்டப்பட்டுள்ளது, முழு சுமையில் மின்னழுத்த வீழ்ச்சியை தீர்மானிக்கிறது.

ஒரு அலகு கணிசமாக அதிக மின்மறுப்பைக் கொண்டிருந்தால், அது குறைந்த சுமைகளைக் கொண்டுள்ளது. மற்றொன்று கடினமாக உழைக்கிறது, சூடாக இயங்குகிறது, வேகமாக தேய்கிறது. எங்களைப் போன்ற மின்மாற்றி உற்பத்தியாளர்கள் ஆலோசனை வழங்கும்போது மின்மறுப்பு இணக்கத்தன்மையை எப்போதும் சரிபார்க்கிறார்கள் பல மின்மாற்றி இயக்க அமைப்புகளில்.

மின்மறுப்பு சுமை பகிர்வை எவ்வாறு பாதிக்கிறது?

வெவ்வேறு மின்மறுப்பு மதிப்புகளைக் கொண்ட இரண்டு மின்மாற்றிகளை எடுத்துக் கொள்ளுங்கள்:

மின்மாற்றி	மின்மறுப்பு	பகிர்தல் முடிவை ஏற்றவும்
அலகு ஏ	6%	அதன் பங்கை விட அதிகமாக எடுக்கும்
யூனிட் பி	8%	திறனுக்குக் கீழே இயங்கும்

குறைந்த மின்மறுப்பு கொண்ட மின்மாற்றி இயற்கையாகவே அதிக மின்னோட்டத்தை ஈர்க்கிறது. இது அடிப்படை இயற்பியல். விளைவு? ஒரு யூனிட் வேலை செய்கிறது ஓவர் டைம் போது மற்றவர் அரிதாகவே பங்களிக்கிறார் - எந்த சூழ்நிலையும் நீண்ட காலத்திற்கு நன்றாக வேலை செய்யாது.

போட்டியை சரியாகப் பெறுதல்

முடிந்தால், அதே உற்பத்தியாளரிடமிருந்து டிரான்ஸ்பார்மர்களை வாங்கவும், இது பேரலல் ஆபரேஷன் டிரான்ஸ்ஃபார்மருக்கு வடிவமைக்கப்பட்டுள்ளது அதே உற்பத்தித் தொகுதியின் அலகுகள் பொதுவாக இறுக்கமான மின்மறுப்பு சகிப்புத்தன்மையைக் கொண்டுள்ளன. வெவ்வேறு உற்பத்தியாளர்கள்? குறிப்பிடவும் உங்கள் கொள்முதல் ஆவணங்களில் மின்மறுப்பு மதிப்புகள் தெளிவாகப் பொருந்தும்.

சுமை பகிர்வு அடிப்படைகள்

பொருந்திய மின்மாற்றிகள் அவற்றின் மதிப்பீடுகளின் விகிதத்தில் சுமைகளை விநியோகிக்கின்றன. 500kVA அலகுடன் 1000kVA அலகு இணைக்கப்பட வேண்டும் சுமையை தோராயமாக 2:1 பிரிக்கவும் — விவரக்குறிப்புகள் சீரமைக்கப்படும் போது டிரான்ஸ்ஃபார்மர் சுமை பகிர்வு இப்படித்தான் செயல்படுகிறது.

பல மின்மாற்றி செயல்பாட்டு அமைப்புகளை உருவாக்கும் வாடிக்கையாளர்களுக்கு, எங்கள் GUANGBIAN சீனாவில் உள்ள தொழிற்சாலை இந்தச் சரிபார்ப்புகளை நிலையான நடைமுறையாக இயக்குகிறது. நிறுவலுக்கு முன் விவரக்குறிப்புகளைச் சரிபார்த்தல் நிமிடங்கள். பேலன்ஸ் செய்யாத பேரலல் டிரான்ஸ்பார்மர் பேங்கைச் சரிசெய்கிறதா? அது அதிக நேரம் எடுக்கும்.

சுமை பகிர்வை பாதிக்கும் காரணிகள்

மின்மறுப்பு மதிப்புகள்: குறைந்த மின்மறுப்பு கொண்ட அலகுகள் இயற்கையாகவே அதிக மின் சுமையை எடுத்துக் கொள்கின்றன. மின்மாற்றி எப்படி இருக்கும் என்பதற்கு இதுவே அடிப்படை சுமை பகிர்வு வேலை.
டேப் சேஞ்சர் நிலை: வெவ்வேறு தட்டு அமைப்புகள் மின்னழுத்த விகிதத்தை மாற்றுகின்றன, இது மின்னோட்டம் அலகுகளுக்கு இடையில் எவ்வாறு பிரிக்கிறது என்பதைப் பாதிக்கிறது.
இணைப்புத் தரம்: மோசமான தொடர்புகள் - தளர்வானதாக இருந்தாலும் அல்லது எதிர்ப்பாக இருந்தாலும் - தற்போதைய விநியோகத்தை வளைத்து, இணையான அமைப்பை சமநிலையில் இருந்து தூக்கி எறியுங்கள்.
வெப்பநிலை விளைவுகள்: இயக்க வெப்பநிலை மின்மறுப்பை சிறிது மாற்றுகிறது. அதனால்தான் நிலையான கண்காணிப்பு பலனளிக்கிறது.

சுமை விநியோகத்தை கண்காணித்தல்

ஒவ்வொரு மின்மாற்றியின் இரண்டாம் பக்கத்திலும் மின்னோட்ட உணரிகளை வைத்து, ஒவ்வொன்றும் எவ்வளவு சுமைகளைக் கையாளுகின்றன என்பதைப் பார்க்கவும். சரிபார்க்கவும் வழக்கமான வாசிப்பு - இரண்டு அலகுகளும் அவற்றின் மதிப்பிடப்பட்ட வரம்புகளுக்குள் இருக்க வேண்டும். பார்க்க வேண்டியது இங்கே: ஒரு யூனிட் ஏறினால் 85% திறனைக் கடந்தது, மற்றொன்று 60% க்குக் கீழ் இருக்கும், ஏதோ முடக்கப்பட்டுள்ளது மற்றும் விசாரிக்கத் தகுந்தது. பல தாவரங்கள் கட்டமைக்கப்படுகின்றன இந்த வரம்புகளில் அலாரங்கள். GUANGBIAN இல், இணையாகப் பயன்படுத்தும்போது வாடிக்கையாளர்களுக்கு இந்த அணுகுமுறையை மேற்கொள்ளுமாறு நாங்கள் அறிவுறுத்துகிறோம் மின்மாற்றி உள்ளமைவுகள் - முறைகேடுகளை முன்னரே கண்டறிதல் பின்னர் துரத்தும் பிரச்சனைகள்.

பாதுகாப்பு அமைப்பு ஒருங்கிணைப்பு

மின்மாற்றிகளை இணையாக இயக்குவது என்பது உங்கள் பாதுகாப்புத் திட்டம் இரண்டு நிலைகளில் வேலை செய்ய வேண்டும் என்பதாகும்: தனிப்பட்ட அலகு தவறுகள் மற்றும் பரந்த அமைப்பு சிக்கல்கள். இதைப் பெறும் உற்பத்தியாளரைத் தேர்ந்தெடுப்பது நீங்கள் நினைப்பதை விட முக்கியமானது. எங்கள் பொறியியல் குழு GUANGBIAN இல் வாடிக்கையாளர்களின் மின்மாற்றி வங்கிகளை நம்பகத்தன்மையுடன் வைத்திருக்கும் பாதுகாப்பு அமைப்புகளை உருவாக்க, வாடிக்கையாளர்களுடன் நேரடியாக வேலை செய்கிறது - இது ஒரு புதிய நிறுவலாக இருந்தாலும் சரி அல்லது பழைய உபகரணங்களை மாற்றியமைப்பதாக இருந்தாலும் சரி.

அத்தியாவசிய பாதுகாப்பு சாதனங்கள்

வேறுபட்ட பாதுகாப்பு: மின்மாற்றி முறுக்குகள் அல்லது மையத்தின் உள்ளே உருவாகும் உள் தவறுகளைப் பிடிக்கிறது.

மிகை மின்னோட்டப் பாதுகாப்பு: ஷார்ட் சர்க்யூட்கள் மற்றும் அதிக நேரம் அதிக நேரம் இயங்கும் சுமைகளுக்கு எதிரான உங்கள் முதல் வரி.

தரை தவறு பாதுகாப்பு: மின்னோட்டம் அதன் நோக்கம் கொண்ட பாதையை விட்டு பூமியை நோக்கி செல்லும் தருணத்தில், இந்த பாதுகாப்பு செயல்படும்.
பிரேக்கர் தோல்வி பாதுகாப்பு: முக்கியமான ஒரு பின்னடைவு - முக்கிய பாதுகாப்பு அழைப்பைத் தவறவிட்டால், இந்த இரண்டாம் நிலை லேயர் ஸ்லாக் மற்றும் தவறை தனிமைப்படுத்துகிறது.

ஒருங்கிணைப்பு சவால்கள்

இணையான மின்மாற்றிகளை இயக்குவது என்பது ஒரு பிழையானது முழு அமைப்பையும் அகற்றக்கூடாது என்பதாகும். பாதுகாப்பு தர்க்கம் வேண்டும் நல்ல யூனிட் சிப்பாயை அனுமதிக்கும்போது கெட்ட நடிகரை தனிமைப்படுத்துங்கள். அதற்கு ஒருங்கிணைப்பு தேவைப்படுகிறது: இதற்கு மிக நெருக்கமான பிரேக்கர் அப்ஸ்ட்ரீம் எதுவும் ஈடுபடும் முன் சிக்கல் செயல்பட வேண்டும்.

சரிசெய்தல்களை அமைத்தல்

பாதுகாப்பு அமைப்புகள் செயல்பாட்டின் போது சாதாரண சுழற்சி மின்னோட்டத்தைக் கணக்கிட வேண்டும். அவற்றை மிகவும் உணர்திறன் கொண்டதாக அமைக்கவும் தொல்லை தரும் பயணங்களை சந்திப்பீர்கள். அவற்றை மிக அதிகமாக அமைக்கவும், மேலும் உண்மையான தவறுகள் பாதுகாப்பைத் தூண்டாமல் நழுவக்கூடும். சரியான சமநிலையை அடைவதற்கு அனுபவம் தேவை - சீனாவில் உள்ள GUANBBIAN தொழிற்சாலையில் எங்கள் பொறியியல் குழு வேலை செய்கிறது வாடிக்கையாளர்களுடன் தினமும்.

பொதுவான சிக்கல்கள் மற்றும் தீர்வுகள்

சுற்றும் மின்னோட்டம்

சிக்கல்: மின்மாற்றிகள் வெளிப்புற சுமை இணைக்கப்படாவிட்டாலும் அவற்றுக்கிடையே மின்னோட்டத்தை பரிமாறிக் கொள்கின்றன.
தீர்வு: திசையன் குழு கட்டமைப்புகள் இணக்கமாக உள்ளதா மற்றும் மின்மறுப்பு மதிப்புகள் ஒத்துப்போகின்றனவா என்பதைச் சரிபார்க்கவும். அடிப்படையில் கணக்கிடுங்கள் உங்கள் மின்மாற்றிகளின் உண்மையான மதிப்பீடுகள் - மதிப்பிடப்பட்ட எண்ணிக்கையில் 5-10% ஐத் தாண்டிச் செல்லும் மின்னோட்டம் அமைப்பில் ஏதோ சரியாக இல்லை.

ஏற்ற ஏற்றத்தாழ்வு

சிக்கல்: ஒரு மின்மாற்றி வழக்கமாக அதை விட அதிக சுமைகளை எடுக்கும்.
தீர்வு: மின்மறுப்பு இணைத்தல், தட்டுதல் அமைப்புகள் மற்றும் இணைப்புகள் எவ்வளவு உறுதியானவை என்பதைப் பார்க்கவும். தொடர் உலைகளை நிறுவலாம் பிளவுகளை மீண்டும் சம நோக்கி நகர்த்தவும்.

தொல்லை ட்ரிப்பிங்

பிரச்சனை: அன்றாட செயல்பாட்டின் போது, ​​குறிப்பாக சுமைகள் மாறும்போது பயணங்கள் நடக்கும்.
தீர்வு: பாதுகாப்புத் திட்டம் சரியான ஒருங்கிணைப்புக்காக அமைக்கப்பட்டுள்ளதா என்பதை மீண்டும் சரிபார்க்கவும். ஆற்றலை மறந்துவிடாதீர்கள் ஊடுருவல் - சுருக்கமான ஸ்பைக் 8-12x சாதாரண மின்னோட்டத்தைத் தாக்கும்.

நிறுவல் சிறந்த நடைமுறைகள்

கணினியை ஒன்றாக இணைக்கும் போது இந்த வழிமுறைகளை பின்பற்றவும்:
கேபிள் நீளம் மற்றும் விவரக்குறிப்புகளை அனைத்து இணையான ரன்களிலும் பொருத்தவும்
விவரக்குறிப்பிற்கான ஒவ்வொரு இணைப்பையும் முறுக்கு - யூகிக்க வேண்டாம்
சக்தியைப் பயன்படுத்துவதற்கு முன் திசையன் குழு உள்ளமைவைச் சோதிக்கவும்
முழு ஒப்படைப்புக்கு முன் கண்காணிக்கப்பட்ட சுமை-பகிர்வு சோதனையை இயக்கவும்
அமைப்புகள் மற்றும் சோதனைத் தரவுகளின் எழுத்துப்பூர்வ பதிவை பின்னர் குறிப்புக்காக வைத்திருங்கள்

எங்கள் தொழிற்சாலை

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இணை மின்மாற்றிகள் ஒரே மாதிரியாக இருக்க வேண்டுமா?

அவசியமில்லை, ஆனால் அவை மின்னழுத்த விகிதம், மின்மறுப்பு மற்றும் திசையன் குழுவில் பொருந்த வேண்டும்.

Q2: வெவ்வேறு திறன்களைக் கொண்ட மின்மாற்றிகள் இணையாக செயல்பட முடியுமா?

ஆம், ஆனால் சமச்சீர் சுமை பகிர்வை உறுதிசெய்ய பொதுவாக திறன் விகிதம் 3:1 ஐ விட அதிகமாக இருக்கக்கூடாது.

Q3: இணையான செயல்பாடு இழப்புகளை அதிகரிக்குமா?

இது லேசான சுமை நிலைகளின் கீழ் சுமை இல்லாத இழப்புகளை அதிகரிக்கலாம், ஆனால் நெகிழ்வான செயல்பாட்டின் காரணமாக ஒட்டுமொத்த செயல்திறன் மேம்படுகிறது.

Q4: இணையான செயல்பாட்டில் மிகவும் பொதுவான சிக்கல் என்ன?

சுற்றும் நீரோட்டங்கள், சீரற்ற சுமை விநியோகம் மற்றும் கட்ட பொருத்தமின்மை.

இணை இயக்க மின்மாற்றி திறன் விரிவாக்க உத்தியாக நன்றாக வேலை செய்கிறது - தொழில்நுட்ப தேவைகள் அவர்கள் தகுதியான கவனத்தைப் பெறும்போது. திசையன் குழுக்களை சீரமைத்தல், மின்மறுப்பு மதிப்புகள் பொருத்துதல், சுமை விநியோகம் திட்டமிடுதல் மற்றும் பாதுகாப்புத் திட்டங்களை ஒருங்கிணைத்தல் - இந்த துண்டுகள் ஒன்றாக ஒரு திடமான நிறுவலை உருவாக்குகின்றன. இந்தத் தேவைகளைப் புரிந்து கொள்ளும் பொறியாளர்கள், பல ஆண்டுகளாக நம்பகமான சேவைக்காக இணை மின்மாற்றி வங்கிகளை நம்பிக்கையுடன் குறிப்பிடலாம், நிறுவலாம் மற்றும் இயக்கலாம். எங்கள் சீன உற்பத்தி வசதியிலிருந்து நடைமுறை அறிவைக் கொண்ட உற்பத்தியாளரான GUANGBIAN, தூரத்திற்குச் செல்லும் அமைப்புகளை உருவாக்குவதற்கு என்ன தேவை என்பதைப் புரிந்துகொள்ளும் ஒரு பங்காளியாகத் தயாராக உள்ளது.
