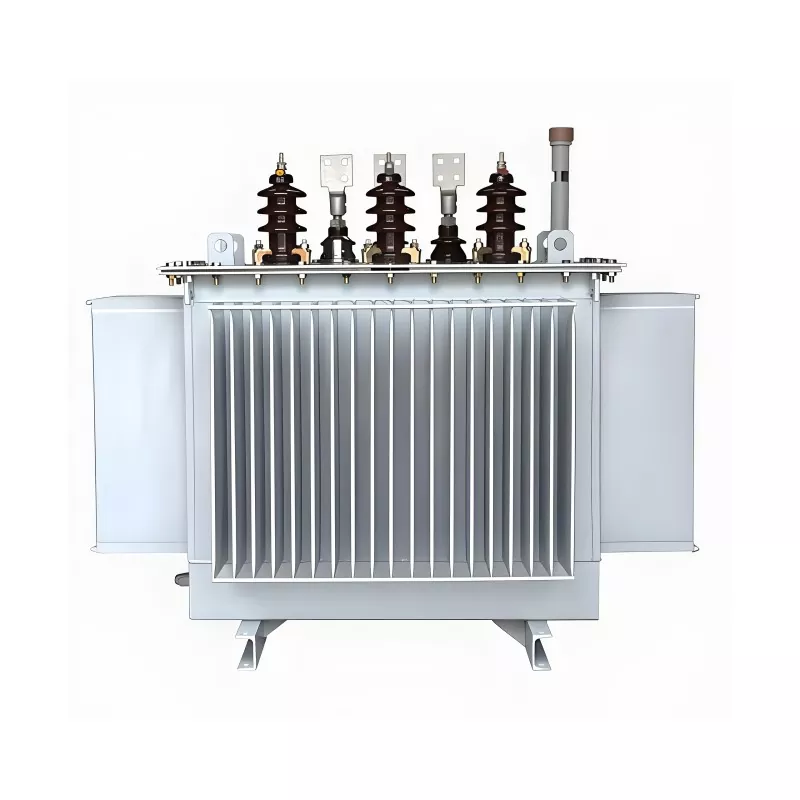

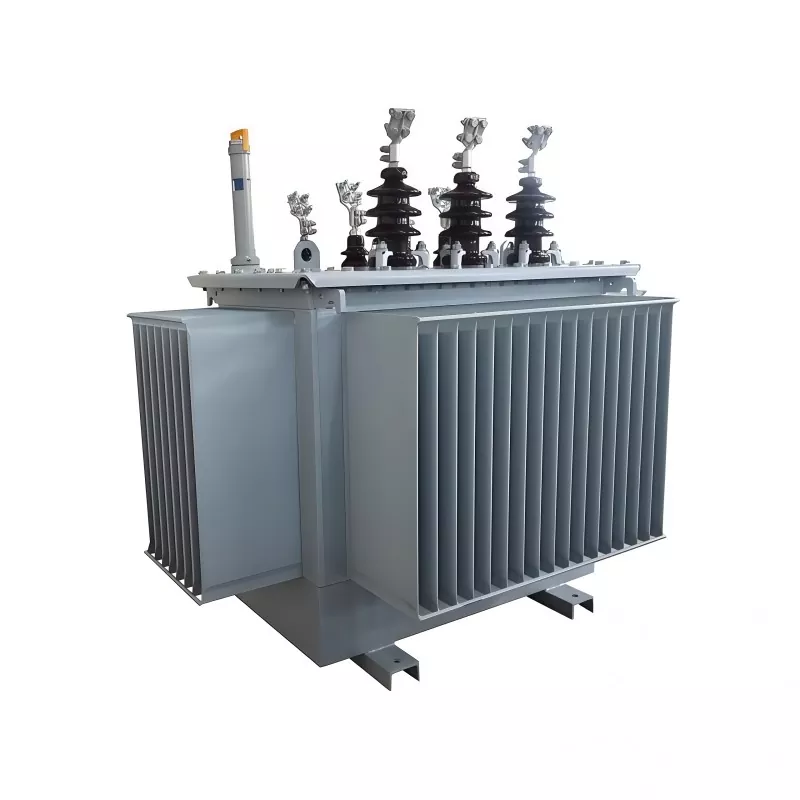

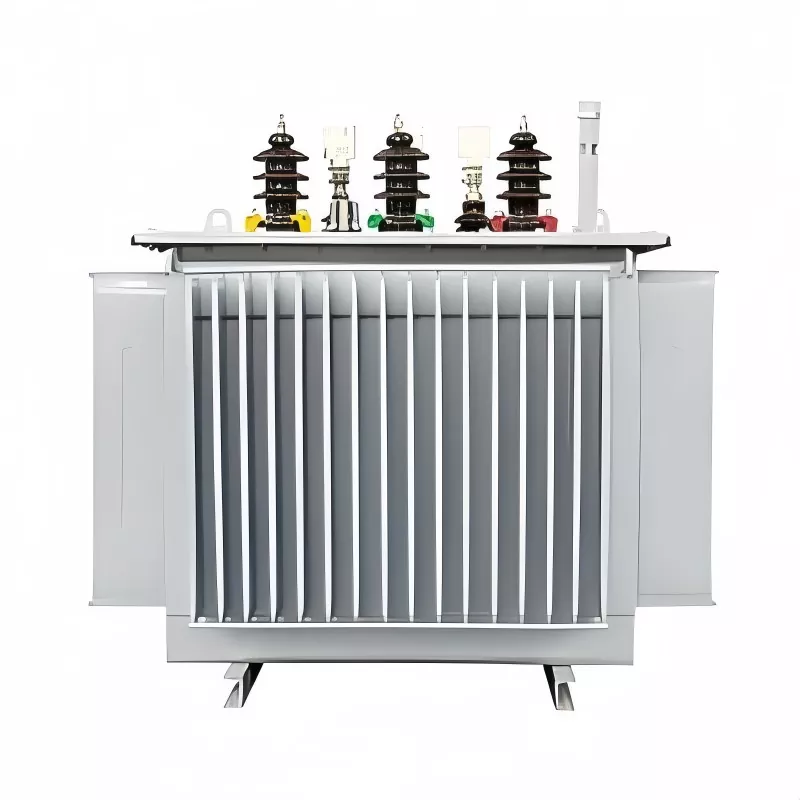

100KVA 20KV மூன்று கட்ட எண்ணெய் மூழ்கிய மின்மாற்றி

இந்த 100KVA 20KV த்ரீ பேஸ் ஆயில் இம்மர்ஸ்டு டிரான்ஸ்ஃபார்மர், சீனாவில் GUANGBIAN ஆல் தயாரிக்கப்பட்டது, அதன் Yzn5 இணைப்புக் குழுவால் தனித்து நிற்கிறது. இது உயர் மின்னழுத்த முறுக்கு ஒரு நட்சத்திர இணைப்பை (Y இணைப்பு) ஏற்றுக்கொள்கிறது, குறைந்த மின்னழுத்த முறுக்கு ஒரு ஜிக்ஜாக் இணைப்பைப் பயன்படுத்துகிறது (டெல்டா இணைப்பிலிருந்து பெறப்பட்டது), குறைந்த மின்னழுத்த பக்கத்தில் நடுநிலை புள்ளி வரையப்படுகிறது, மேலும் உயர் மற்றும் குறைந்த மின்னழுத்த முறுக்குகளுக்கு இடையிலான கட்ட உறவு "கடிகார முறை" மூலம் அடையாளம் காணப்படுகிறது.

இந்த மூன்று கட்ட மின்மாற்றி எங்கள் வாடிக்கையாளர்களால் துல்லியமான இயந்திரக் கருவிப் பட்டறைகளில் பயன்படுத்தப்படுகிறது, இது உயர் மின் விநியோகத் தரத்தைக் கோருகிறது, இது ஹார்மோனிக் குறுக்கீட்டால் ஏற்படும் சாதனங்களின் தோல்விகளைக் குறைக்க உதவுகிறது.

இது பொதுவாக நிறுவப்பட்டுள்ளது:

தொழில்துறை மின் விநியோக அமைப்புகள்

கிராமப்புற மின்மயமாக்கல் திட்டங்கள்

சிறிய துணை மின் நிலையங்கள்

உள்கட்டமைப்பு மற்றும் கட்டுமான தளங்கள்

வணிக மற்றும் பயன்பாட்டு சக்தி நெட்வொர்க்குகள்

உலர்-வகை மின்மாற்றிகளுடன் ஒப்பிடும்போது, ​​எண்ணெயில் மூழ்கிய மின்மாற்றிகள் சிறந்த குளிரூட்டும் செயல்திறன் மற்றும் அதிக சுமை எதிர்ப்பை வழங்குகின்றன, அவை வெளிப்புற மற்றும் கனரக பயன்பாடுகளுக்கு மிகவும் பொருத்தமானவை.

முக்கிய அம்சங்கள் & நன்மைகள்

1. 20KV நடுத்தர மின்னழுத்த அமைப்புகளில் நிலையான செயல்திறன்

20KV விநியோக நெட்வொர்க்குகளுக்காக வடிவமைக்கப்பட்டுள்ளது, நிலையான மின்னழுத்த மாற்றத்தையும், ஏற்ற இறக்கமான கட்ட நிலைகளிலும் நம்பகமான செயல்பாட்டை உறுதி செய்கிறது. இது ஒட்டுமொத்த சக்தி அமைப்பு நிலைத்தன்மை மற்றும் உபகரணங்கள் பாதுகாப்பை மேம்படுத்துகிறது.

2. குறைந்த ஆற்றல் இழப்புடன் அதிக திறன்

உகந்த மைய மற்றும் முறுக்கு வடிவமைப்பு, சுமை மற்றும் சுமை இழப்புகளை கணிசமாகக் குறைக்கிறது, இது நீண்ட கால ஆற்றல் நுகர்வு மற்றும் செயல்பாட்டுச் செலவுகளைக் குறைக்க உதவுகிறது.

3. வலுவான வெப்பச் சிதறலுக்கான எண்ணெயில் மூழ்கிய குளிர்ச்சி

ONAN எண்ணெயில் மூழ்கிய குளிரூட்டும் அமைப்பு திறமையான வெப்பத்தை அகற்றுவதை உறுதிசெய்கிறது, தொடர்ச்சியான முழு-சுமை செயல்பாட்டை ஆதரிக்கிறது மற்றும் காப்பு ஆயுளை நீட்டிக்கிறது.

4. அதிக சுமை மற்றும் ஷார்ட் சர்க்யூட் வலிமை

தொழில்துறை சூழல்களுக்காக கட்டப்பட்டது, இது மோட்டார் ஸ்டார்ட்-அப் அலைகள் மற்றும் குறுகிய-சுற்று அழுத்தத்தை தாங்குகிறது, அதிக சுமை நிலைமைகளின் கீழ் பாதுகாப்பான மற்றும் நிலையான செயல்பாட்டை உறுதி செய்கிறது.

5. சிறிய அமைப்பு, எளிதான நிறுவல்

எளிமையான நிறுவல் மற்றும் குறைந்த பராமரிப்புத் தேவைகளுடன் கூடிய இடத்தைச் சேமிக்கும் வடிவமைப்பு, புதிய மற்றும் பின்னோக்கி மின் விநியோகத் திட்டங்களுக்கு ஏற்றதாக அமைகிறது.

தயாரிப்பு அளவுரு

செயல்பாட்டு சுற்றுச்சூழல் தேவைகள்

1. வெப்பநிலை வரம்பு

◦ நிலையான செயல்பாடு: -25℃ ~ 45℃

◦ நீண்ட கால தொடர்ச்சியான செயல்பாட்டிற்கு (ONAN குளிர்ச்சியை உறுதி செய்வதற்காக) சுற்றுப்புற வெப்பநிலை 40℃ ஐ விட அதிகமாக இருக்கக்கூடாது செயல்திறன்).

2. உறவினர் ஈரப்பதம்

◦ அதிகபட்சம் 95% (25℃ சுற்றுப்புற வெப்பநிலையில்)

3. உயரம்

◦ நிலையான தழுவல்: கடல் மட்டத்திலிருந்து ≤1000மீ

◦ உயர் உயர தனிப்பயனாக்கம்: ≤3000மீ (மேம்படுத்தப்பட்ட காப்பு மற்றும் உகந்த வெப்பச் சிதறலுடன், விருப்பமானது).

4. நிறுவல் தளம்

◦ உள் அல்லது வெளிப்புற (வெளிப்புற நிறுவலுக்கு IP23 பாதுகாப்பு தரம் தேவை, விருப்பமானது; உட்புற இயல்புநிலை IP20).

- எரியக்கூடிய, வெடிக்கும், அரிக்கும் வாயுக்கள் மற்றும் தூசி மூலங்களிலிருந்து விலகி இருங்கள்.

◦ கடுமையான அதிர்வு (அதிர்வு முடுக்கம் ≤0.1g) அல்லது இயந்திர தாக்கம் இல்லை.

5. காற்றோட்டம் நிலை

◦ போதுமான காற்றோட்ட இடம்: இயற்கையான காற்று சுழற்சிக்காக மின்மாற்றியைச் சுற்றி ≥0.5மீ இடைவெளி (முக்கியமானது ONAN குளிர்ச்சி).

◦ அதிக வெப்பமடைவதைத் தடுக்க காற்று ஓட்டம் இல்லாத மூடப்பட்ட இடங்களைத் தவிர்க்கவும்.

6. பவர் கிரிட் சூழல்

◦ அதிர்வெண் இணக்கத்தன்மை: 50Hz / 60Hz இரட்டை அதிர்வெண் ஏற்புடையது.

◦ மின்னழுத்த ஏற்ற இறக்கம்: நிலையான செயல்பாட்டை உறுதி செய்ய மதிப்பிடப்பட்ட உள்ளீட்டு மின்னழுத்தத்தின் (20KV) ≤±5%.

அது என்ன பிரச்சனைகளை தீர்க்கிறது?

உண்மையான மின் விநியோக அமைப்புகளில், நிலையற்ற மின்னழுத்தம், அதிக சுமை ஏற்றம் மற்றும் வெப்பக் குவிப்பு ஆகியவற்றால் உபகரணங்கள் செயலிழப்பது பெரும்பாலும் ஏற்படுகிறது.

இந்த மின்மாற்றி தீர்க்க வடிவமைக்கப்பட்டுள்ளது:

● 20KV நடுத்தர மின்னழுத்த நெட்வொர்க்குகளில் மின்னழுத்த உறுதியற்ற தன்மை

● தொழில்துறை அமைப்புகளில் அடிக்கடி மோட்டார் தொடங்கும் தாக்கம்

● தொடர்ச்சியான செயல்பாட்டின் போது அதிக வெப்பம் சிக்கல்கள்

● நீண்ட கால மின் விநியோகத்தில் ஆற்றல் இழப்பு

● கடுமையான வெளிப்புற சூழல்களில் நம்பகத்தன்மையற்ற செயல்திறன்

இந்த சிஸ்டம்-நிலைச் சிக்கல்களைத் தீர்ப்பதன் மூலம், தேவைப்படும் பயன்பாடுகளில் நிலையான மற்றும் திறமையான மின் விநியோகத்தை இது உறுதி செய்கிறது.

எங்கள் தொழிற்சாலை

தாள் உலோக பட்டறை

படலம் முறுக்கு பட்டறை

முறுக்கு பட்டறை

முறுக்கு அடுப்பு பட்டறை

மின்மாற்றி சட்டசபை பட்டறை

மின்மாற்றி ஆணையிடும் பட்டறை

எண்ணெய் மூழ்கிய மின்மாற்றியை ஏன் தேர்வு செய்ய வேண்டும்?

உலர் வகை மின்மாற்றிகளுடன் ஒப்பிடும்போது, ​​எண்ணெய் மூழ்கிய மின்மாற்றிகள் வழங்குகின்றன:

● சிறந்த வெப்பச் சிதறல் செயல்திறன்

● அதிக சுமை திறன்

● நீண்ட செயல்பாட்டு ஆயுட்காலம்

● அதிக சுமையின் கீழ் அதிக நிலையான செயல்திறன்

20KV விநியோக அமைப்புகளுக்கு, எண்ணெய்-மூழ்கிய வடிவமைப்பு பெரும்பாலும் வெளிப்புற மற்றும் தொழில்துறை பயன்பாடுகளுக்கு விருப்பமான தீர்வாகும்.

தரக் கட்டுப்பாடு & உற்பத்தி உத்தரவாதம்

ஒவ்வொரு மின்மாற்றியும் நிலையான செயல்திறன் மற்றும் பாதுகாப்பு இணக்கத்தை உறுதிப்படுத்த கடுமையான தரக் கட்டுப்பாட்டு நடைமுறைகளின் கீழ் தயாரிக்கப்படுகிறது.

சோதனை அடங்கும்:

● வழக்கமான மின் செயல்திறன் சோதனை

● காப்பு எதிர்ப்பு சோதனை

● வெப்பநிலை உயர்வு சோதனை

● சுமை மற்றும் சுமை இல்லாத இழப்பு சோதனை

● குறுகிய-சுற்று மதிப்பீட்டைத் தாங்கும்

உலகளாவிய சந்தைகளில் நம்பகத்தன்மையை உறுதி செய்வதற்காக உற்பத்தி சர்வதேச தரத்தை பின்பற்றுகிறது.

பராமரிப்பு மற்றும் சேவை வாழ்க்கை

100KVA 20KV மூன்று கட்ட எண்ணெய் மூழ்கிய மின்மாற்றி குறைந்த பராமரிப்பு தேவைகளுக்காக வடிவமைக்கப்பட்டுள்ளது. முறையான நிறுவல் மற்றும் காலமுறை ஆய்வு மூலம், சேவை வாழ்க்கை 20-25 ஆண்டுகளுக்கு மேல் இருக்கலாம்.

பரிந்துரைக்கப்பட்ட பராமரிப்பு அடங்கும்:

● வழக்கமான எண்ணெய் நிலை சோதனைகள்

● முனைய இணைப்பு ஆய்வு

● வெப்பநிலை கண்காணிப்பு

● வெளிப்புற கூறுகளை சுத்தம் செய்தல்

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. இந்த மின்மாற்றி 24 மணி நேரமும் தொடர்ந்து இயங்க முடியுமா?

ஆம், மதிப்பிடப்பட்ட சுமை நிலைமைகளின் கீழ் தொடர்ச்சியான செயல்பாட்டிற்காக இது வடிவமைக்கப்பட்டுள்ளது.

2. 100KVA மின்மாற்றி வெளிப்புற நிறுவலுக்கு ஏற்றதா?

ஆம், எண்ணெயில் மூழ்கிய மின்மாற்றிகள் உட்புற மற்றும் வெளிப்புற சூழல்களுக்கு ஏற்றது.

3. மின்னழுத்தத்தை தனிப்பயனாக்க முடியுமா?

ஆம், முதன்மை மற்றும் இரண்டாம் நிலை மின்னழுத்தங்களை திட்டத் தேவைகளின் அடிப்படையில் தனிப்பயனாக்கலாம்.

4. 20KV கணினி இணக்கத்தன்மையின் முக்கிய நன்மை என்ன?

இது குறைந்த பரிமாற்ற இழப்புடன் நடுத்தர மின்னழுத்த விநியோக நெட்வொர்க்குகளில் நிலையான ஒருங்கிணைப்பை அனுமதிக்கிறது.

100KVA 20KV த்ரீ பேஸ் ஆயில் அமிர்ஸ்டு டிரான்ஸ்ஃபார்மர் என்பது நடுத்தர மின்னழுத்த மின் விநியோக அமைப்புகளுக்கு நம்பகமான மற்றும் திறமையான தீர்வாகும். அதன் வலுவான ஓவர்லோட் திறன், குறைந்த ஆற்றல் இழப்பு வடிவமைப்பு மற்றும் நீடித்த எண்ணெயில் மூழ்கிய குளிரூட்டும் அமைப்பு, இது உலகளவில் தொழில்துறை மற்றும் பயன்பாட்டு பயன்பாடுகளுக்கு நிலையான நீண்டகால செயல்திறனை வழங்குகிறது.
