150KVA உலர் வகை தனிமைப்படுத்தும் மின்மாற்றி

GUANGBIAN இந்த 150KVA உலர் வகை தனிமைப்படுத்தும் மின்மாற்றியை மின் தனிமைப்படுத்தல் மற்றும் குறைந்த மின்னழுத்த விநியோகம் தேவைப்படும் பயன்பாடுகளுக்குத் தயாரிக்கிறது. இங்கு காட்டப்பட்டுள்ள அலகு சவூதி அரேபியாவில் ஒரு கட்டுமானத் திட்டத்திற்காக கட்டப்பட்டது மற்றும் துருப்பிடிக்காத-எஃகு உறை, IP43 பாதுகாப்பு, முழு செப்பு முறுக்குகள், டெல்டா-ஸ்டார் (Δ-Y) இணைப்பு, தானியங்கி விசிறி குளிரூட்டல் மற்றும் இரண்டு கூடுதல் MCCBகளுடன் கட்டமைக்கப்பட்டுள்ளது.

குறைந்த மின்னழுத்த பக்கமானது 400V மூன்று-கட்ட மற்றும் 230V ஒற்றை-கட்ட சக்தியை வழங்குகிறது. இது தளத்தின் சுமை கணக்கீடு மற்றும் மின் விநியோக வடிவமைப்பிற்கு உட்பட்டு, ஒரே மின்மாற்றியில் இருந்து மூன்று-கட்ட கட்டுமான உபகரணங்கள் மற்றும் ஒற்றை-கட்ட துணை சுமைகளை வழங்க அனுமதிக்கிறது.

400V மற்றும் 230V சுமைகளுக்கான கட்டமைப்பு

கிரேன்கள், கான்கிரீட் கலவைகள், வெல்டிங் இயந்திரங்கள், குழாய்கள் மற்றும் பிற மூன்று-கட்ட இயந்திரங்கள் போன்ற உபகரணங்களுக்கு 400V மூன்று-கட்ட விநியோகத்தைப் பயன்படுத்தலாம். 230V சப்ளை லைட்டிங், அலுவலக உபகரணங்கள், போர்ட்டபிள் கருவிகள், ஏர் கண்டிஷனிங் அலகுகள் மற்றும் பிற ஒற்றை-கட்ட சுமைகளுக்கு ஏற்றது.

ஒரு கட்டுமான தளத்திற்கு, இரண்டு வகையான சுமைகளுக்கும் ஒரு மின்மாற்றியைப் பயன்படுத்துவது விநியோக ஏற்பாட்டை எளிதாக்கும். எவ்வாறாயினும், 150 kVA மதிப்பீடு என்பது, இணைக்கப்பட்ட ஒவ்வொரு சுமையும் முழு பெயர்ப்பலகை சக்தியில் ஒரே நேரத்தில் செயல்பட முடியும் என்று அர்த்தமல்ல. மின்மாற்றி தேர்வு தளத்தின் அதிகபட்ச தேவை, மோட்டார் தொடக்க மின்னோட்டம், சுமை காரணி, ஆற்றல் காரணி மற்றும் சுமைகளின் எதிர்பார்க்கப்படும் கலவை ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.

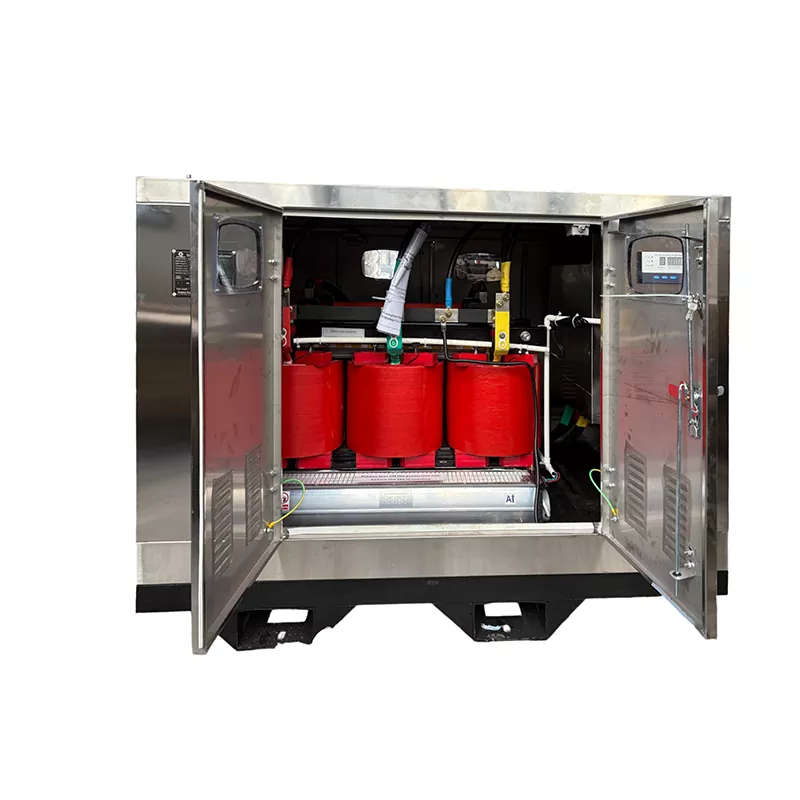

மின்மாற்றி முழு செப்பு முறுக்குகளைப் பயன்படுத்துகிறது. தாமிரம் அலுமினியத்தை விட குறைவான மின் எதிர்ப்பைக் கொண்டுள்ளது, எனவே கடத்தி இழப்புகளை சரியான கடத்தி அளவு மற்றும் முறுக்கு வடிவமைப்பு மூலம் கட்டுப்படுத்தலாம். சூடான காலநிலையில் நிறுவல்களுக்கு, முறுக்கு பொருள் வெப்ப வடிவமைப்பின் ஒரு பகுதி மட்டுமே; சுற்றுப்புற வெப்பநிலை, காப்பு அமைப்பு, காற்றோட்டம், ஏற்றுதல் மற்றும் குளிரூட்டும் முறை ஆகியவற்றையும் கருத்தில் கொள்ள வேண்டும்.

டெல்டா-ஸ்டார் (Δ-Y) இணைப்பு முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளுக்குப் பயன்படுத்தப்படுகிறது. ஸ்டார்-இணைக்கப்பட்ட குறைந்த மின்னழுத்த பக்கமானது 230V ஒற்றை-கட்ட விநியோகத்திற்கான நடுநிலை புள்ளியை வழங்குகிறது, அதே நேரத்தில் டெல்டா முறுக்கு முறுக்குக்குள் சுற்றுவதற்கு மூன்று ஹார்மோனிக் நீரோட்டங்களுக்கான பாதையை வழங்குகிறது. திட்டத்தின் மின் வடிவமைப்பு மற்றும் பொருந்தக்கூடிய உள்ளூர் தேவைகளைப் பின்பற்றி நடுநிலையான அடித்தளம் அமைக்க வேண்டும்.

குளிரூட்டல் மற்றும் அடைப்பு

முறுக்கு வெப்பநிலையை கண்காணிக்க வெப்பநிலை உணரிகள் பயன்படுத்தப்படுகின்றன. முன்னமைக்கப்பட்ட வெப்பநிலையை அடைந்ததும், தானியங்கி குளிரூட்டும் விசிறிகள் வெப்பச் சிதறலை அதிகரிக்கத் தொடங்குகின்றன. செயல்பாட்டின் போது சுமை மாறும் அல்லது சுற்றுப்புற வெப்பநிலை ஒப்பீட்டளவில் அதிகமாக இருக்கும் நிறுவல்களுக்கு இது பயனுள்ளதாக இருக்கும்.

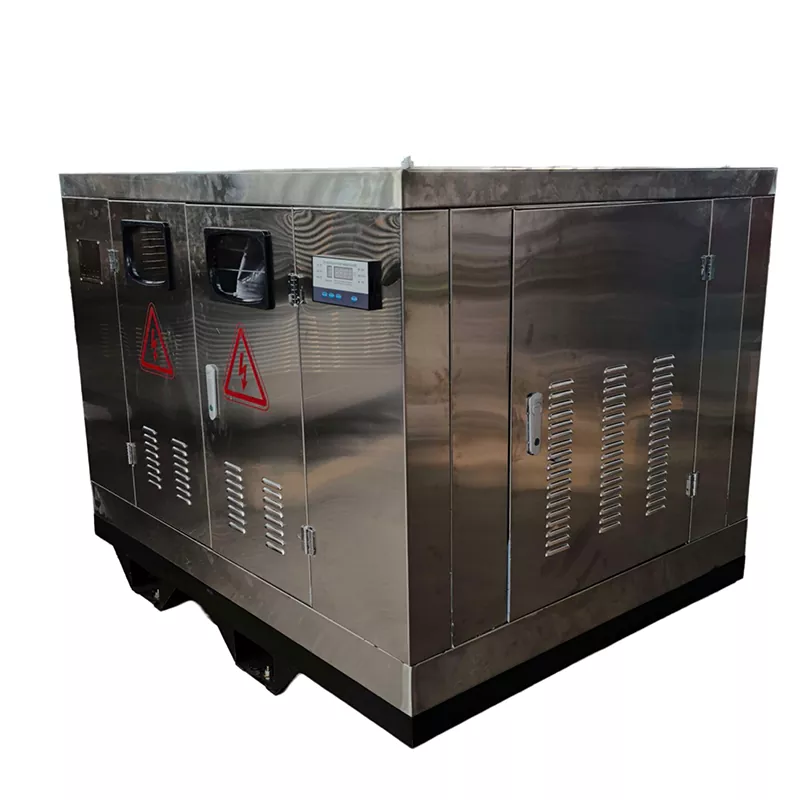

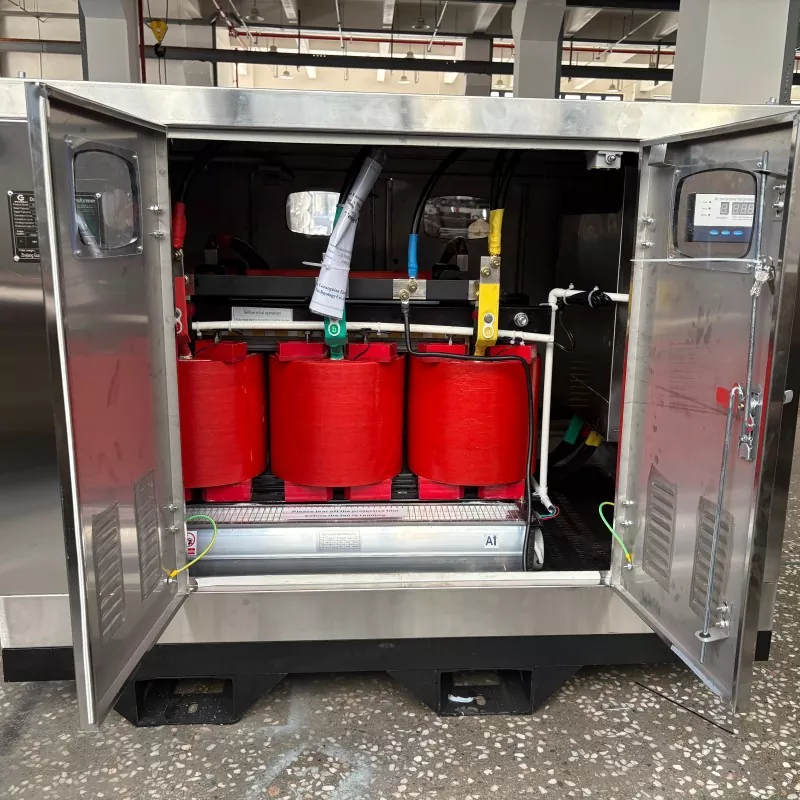

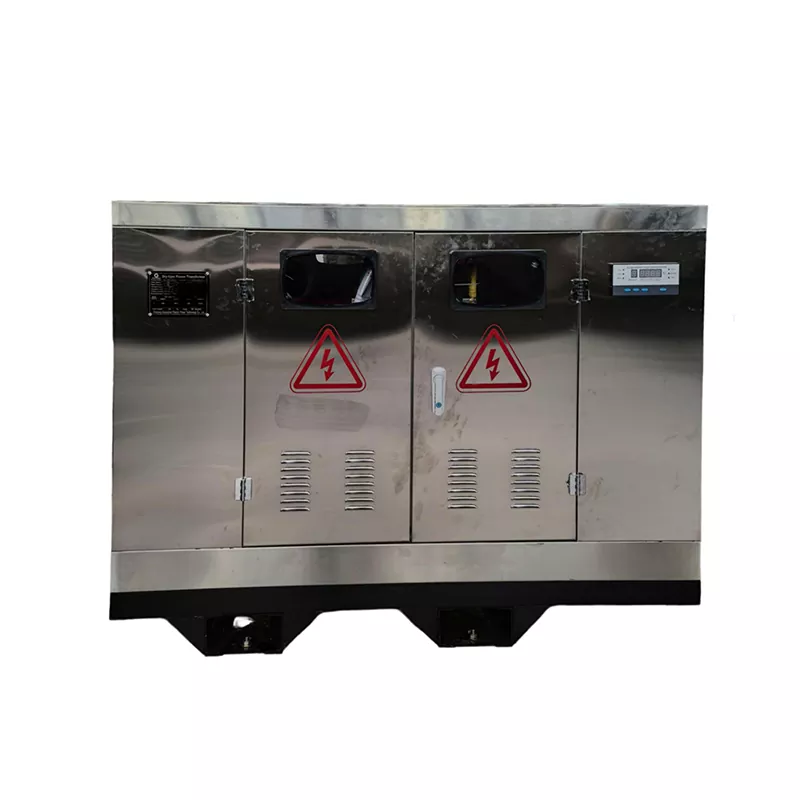

அடைப்பு துருப்பிடிக்காத எஃகு மூலம் செய்யப்பட்டது மற்றும் IP43 மதிப்பீட்டைக் கொண்டுள்ளது. IEC 60529 இன் படி, IP43 இன் முதல் இலக்கமானது 1 மிமீக்கும் அதிகமான திடமான வெளிநாட்டுப் பொருட்களுக்கு எதிரான பாதுகாப்பைக் குறிக்கிறது, இரண்டாவது இலக்கமானது IPX3 க்காகக் குறிப்பிடப்பட்ட நிபந்தனைகளின் கீழ் நீர் தெளிப்பிற்கு எதிரான பாதுகாப்பைக் குறிக்கிறது. மதிப்பீடு திட்டமிடப்பட்ட நிறுவல் சூழலுக்கு பாதுகாப்பை வழங்குகிறது, ஆனால் முழுமையாக தூசி-இறுக்கமான அல்லது நீர்ப்புகா என விளக்கப்படக்கூடாது.

வெளிப்புற அல்லது பகுதியளவு வெளிப்படும் கட்டுமான தளங்களுக்கு, நிறுவல் இன்னும் நேரடி கனமழை, தேங்கி நிற்கும் நீர், அதிகப்படியான தூசி குவிப்பு மற்றும் அடைப்பின் குறிப்பிட்ட பாதுகாப்பு நிலைக்கு வெளியே உள்ள பிற நிலைமைகளிலிருந்து பொருத்தமான பாதுகாப்பை வழங்க வேண்டும்.

தொழில்நுட்ப விவரங்கள் மற்றும் திட்டத் தேர்வு

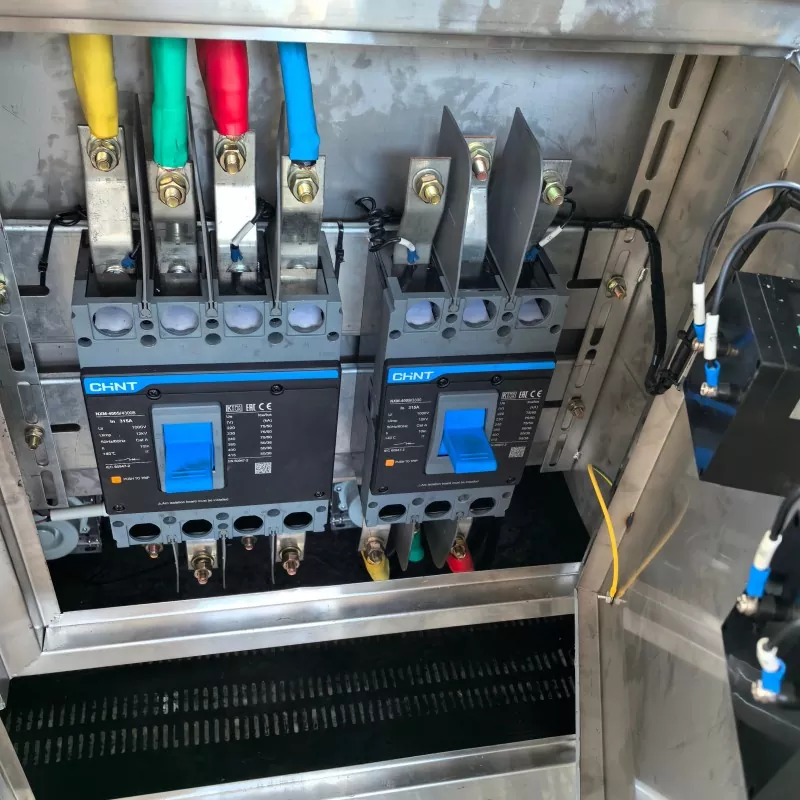

இரண்டு கூடுதல் MCCBகள் தனித்தனி கீழ்நிலை சுற்று பாதுகாப்பு மற்றும் தனிமைப்படுத்தலை வழங்குகின்றன. இணைக்கப்பட்ட உபகரணங்கள், கேபிள் அளவு, எதிர்பார்க்கப்படும் மின்னோட்டம் மற்றும் பாதுகாப்பு ஒருங்கிணைப்பு தேவைகளுக்கு ஏற்ப அவற்றின் மதிப்பீடுகள் தேர்ந்தெடுக்கப்பட வேண்டும். கட்டுமான சுமைகளின் வெவ்வேறு குழுக்கள் மின்மாற்றிக்கு இணைக்கப்பட வேண்டிய இடத்தில் அவை குறிப்பாக பயனுள்ளதாக இருக்கும்.

உற்பத்திக்கு முன், தேவையான உள்ளீட்டு மின்னழுத்தம், வெளியீட்டு மின்னழுத்தம், அதிர்வெண், கட்ட கட்டமைப்பு, சுமை வகை, சுற்றுப்புற வெப்பநிலை, உறை தேவைகள், தரையமைப்பு ஏற்பாடு மற்றும் பொருந்தக்கூடிய மின் தரநிலை ஆகியவை உறுதிப்படுத்தப்பட வேண்டும். சாதாரண இயங்கும் சுமை 150 kVA க்குள் இருப்பதாகத் தோன்றினாலும், மின்னோட்டத்தைத் தொடங்குவது மின்மாற்றி அளவைப் பாதிக்கும் என்பதால், மோட்டார் இயக்கப்படும் உபகரணங்களும் அடையாளம் காணப்பட வேண்டும்.

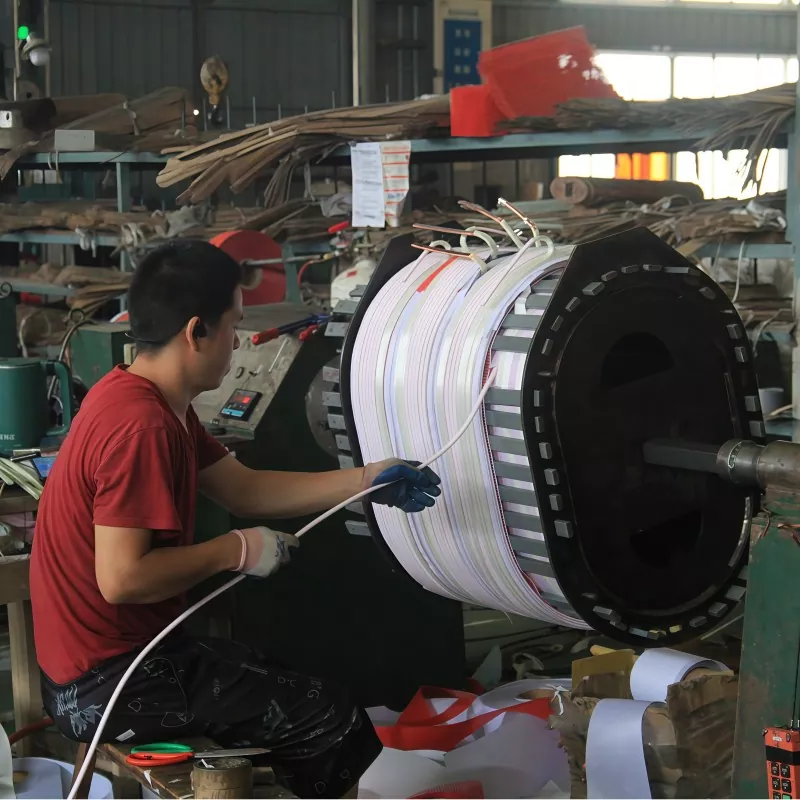

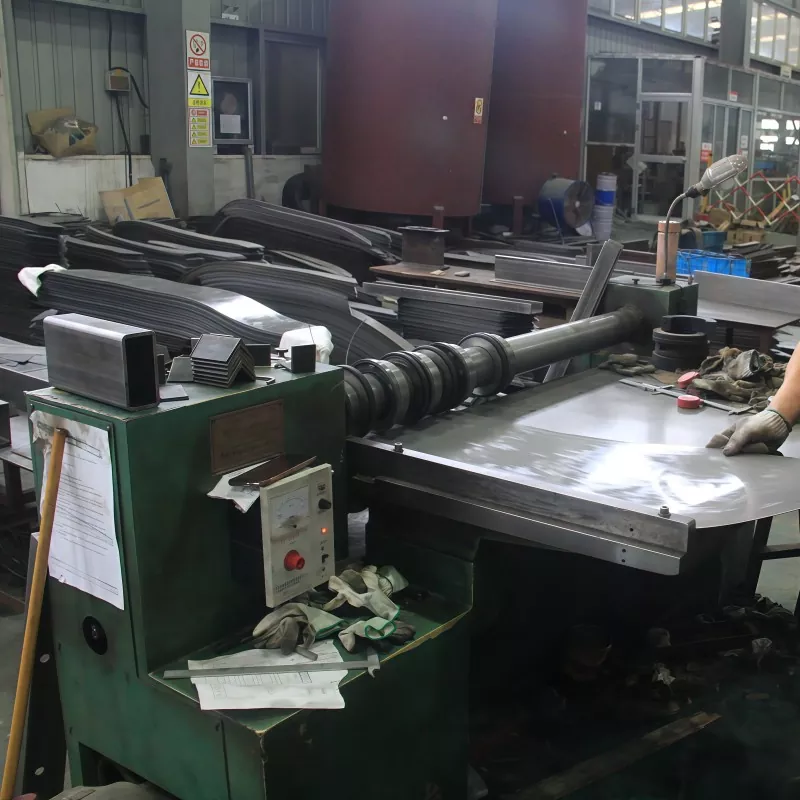

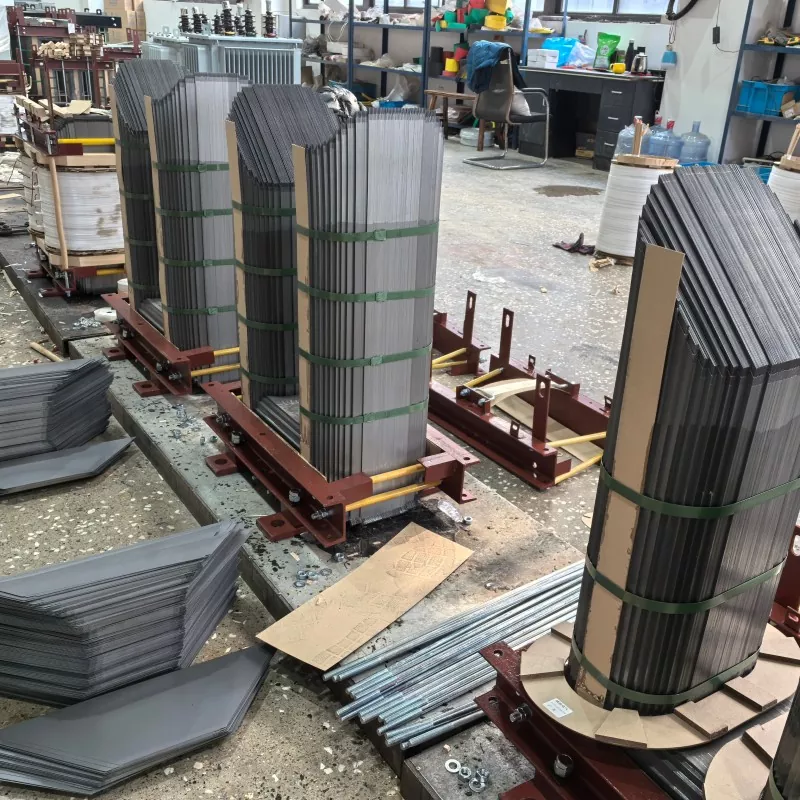

உற்பத்தி, சோதனை மற்றும் தனிப்பயனாக்கம்

GUANBBIAN ஒவ்வொரு திட்டத்தின் மின் விவரக்குறிப்பின்படி 150KVA உலர் வகை தனிமைப்படுத்தும் மின்மாற்றியை உற்பத்தி செய்கிறது. இந்த கட்டமைப்பிற்கு, முக்கிய தேவைகளில் 150 kVA திறன், 400V/230V இரண்டாம் நிலை விநியோகம், செப்பு முறுக்குகள், டெல்டா-ஸ்டார் இணைப்பு, IP43 உறை, தானியங்கி விசிறி குளிரூட்டல் மற்றும் கூடுதல் MCCBகள் ஆகியவை அடங்கும்.

உள்ளீடு மற்றும் வெளியீட்டு மின்னழுத்தம், அதிர்வெண், முறுக்கு ஏற்பாடு, உறை வடிவமைப்பு, குளிரூட்டும் முறை மற்றும் பாதுகாப்பு உள்ளமைவு உள்ளிட்ட பிற விவரக்குறிப்புகள் தேவைப்படும்போது மாற்றப்படலாம். இறுதி வடிவமைப்பு ஒவ்வொரு திட்டத்திற்கும் ஒரே கட்டமைப்பைப் பயன்படுத்துவதை விட மின் அமைப்பு மற்றும் நிறுவல் நிலைமைகளை அடிப்படையாகக் கொண்டது.

ஒப்புக் கொள்ளப்பட்ட தொழில்நுட்ப விவரக்குறிப்பு மற்றும் பொருந்தக்கூடிய தரத்தின்படி தொழிற்சாலை சோதனை மேற்கொள்ளப்படுகிறது. திட்டத்திற்கு தேவைப்படும் போது சோதனை பதிவுகள் மற்றும் மூன்றாம் தரப்பு ஆய்வு ஏற்பாடு செய்யப்படலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

இந்த மின்மாற்றியின் வெளியீடு மின்னழுத்தம் என்ன?

இந்த கட்டமைப்பு 400V மூன்று-கட்ட மற்றும் 230V ஒற்றை-கட்ட வெளியீட்டை வழங்குகிறது. மற்ற மின்னழுத்த சேர்க்கைகள் திட்டத்தின் தேவைகளுக்கு ஏற்ப தயாரிக்கப்படலாம்.

400V மற்றும் 230V சுமைகளை ஒரே மின்மாற்றி மூலம் வழங்க முடியுமா?

ஆம். டெல்டா-ஸ்டார் இணைப்பு மூன்று-கட்ட இரண்டாம் நிலை விநியோகத்தையும் ஒற்றை-கட்ட விநியோகத்திற்கான நடுநிலை புள்ளியையும் வழங்குகிறது. இணைக்கப்பட்ட சுமைகள் சரியாக விநியோகிக்கப்பட வேண்டும் மற்றும் மின்மாற்றியின் மதிப்பிடப்பட்ட திறனுக்குள் இருக்க வேண்டும்.

குளிரூட்டும் விசிறி எவ்வாறு கட்டுப்படுத்தப்படுகிறது?

முறுக்கு வெப்பநிலை உணரிகள் இயக்க வெப்பநிலையை கண்காணிக்கின்றன. முன்னமைக்கப்பட்ட வெப்பநிலையை அடைந்ததும், கட்டுப்பாட்டு அமைப்பு குளிர்விக்கும் விசிறிகளைத் தொடங்குகிறது. மின்மாற்றியின் வெப்ப வடிவமைப்பின் படி கட்டுப்பாட்டு வெப்பநிலை அமைக்கப்படுகிறது.

IP43 என்றால் என்ன?

IP43 என்பது 1 மிமீக்கும் அதிகமான திடமான வெளிநாட்டுப் பொருட்களுக்கு எதிரான பாதுகாப்பையும், IPX3 சோதனை நிலைமைகளின் கீழ் நீர் தெளிப்பிற்கு எதிரான பாதுகாப்பையும் குறிக்கிறது. இது முற்றிலும் தூசிப் புகாத அல்லது நீர்ப்புகா அடைப்பு அல்ல.

ஒரு கட்டுமான தளத்திற்கு 150 kVA பொருத்தமானதா?

இது உண்மையான சுமையைப் பொறுத்தது. கணக்கீட்டில் சாதாரண இயக்க மின்னோட்டம் மற்றும் மோட்டார் தொடக்க மின்னோட்டம், வெல்டிங் சுமைகள், ஒரே நேரத்தில் செயல்பாடு மற்றும் பிற தற்காலிக உச்ச சுமைகள் ஆகியவை இருக்க வேண்டும். மின்மாற்றியின் திறன் இணைக்கப்பட்ட இயந்திரங்களின் எண்ணிக்கையிலிருந்து மட்டும் இல்லாமல் திட்டத்தின் சுமை அட்டவணையில் இருந்து உறுதிப்படுத்தப்பட வேண்டும்.

மின்மாற்றியை மற்ற விவரக்குறிப்புகளுடன் உருவாக்க முடியுமா?

ஆம். உள்ளீடு மற்றும் வெளியீடு மின்னழுத்தம், அதிர்வெண், இணைப்பு கட்டமைப்பு, உறை, குளிர்ச்சி மற்றும் பாதுகாப்பு தேவைகள் திட்டத்தின் படி குறிப்பிடப்படலாம். முழு மின் விவரக்குறிப்பு உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.
