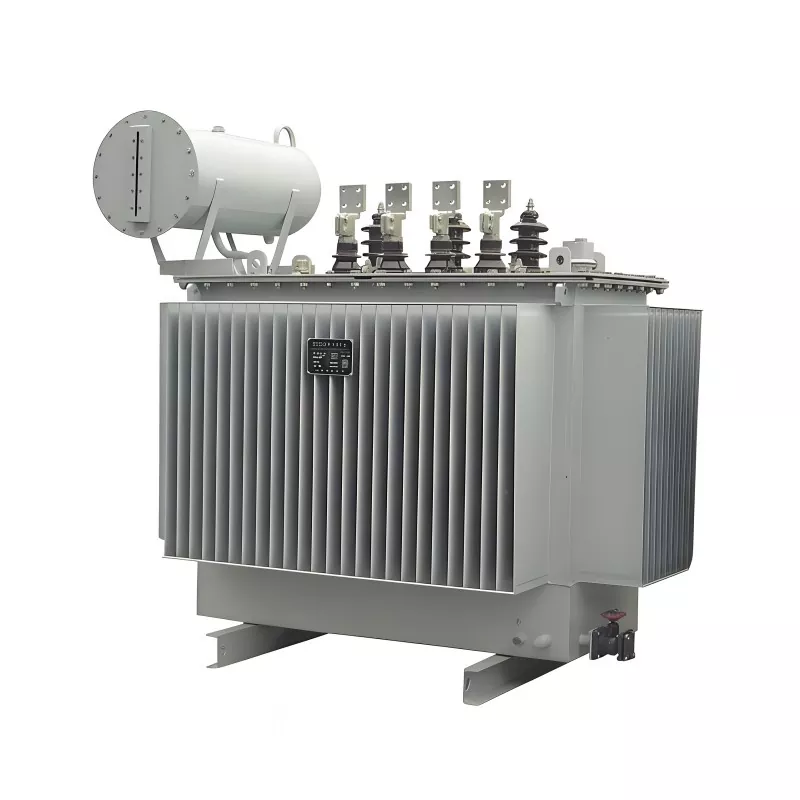

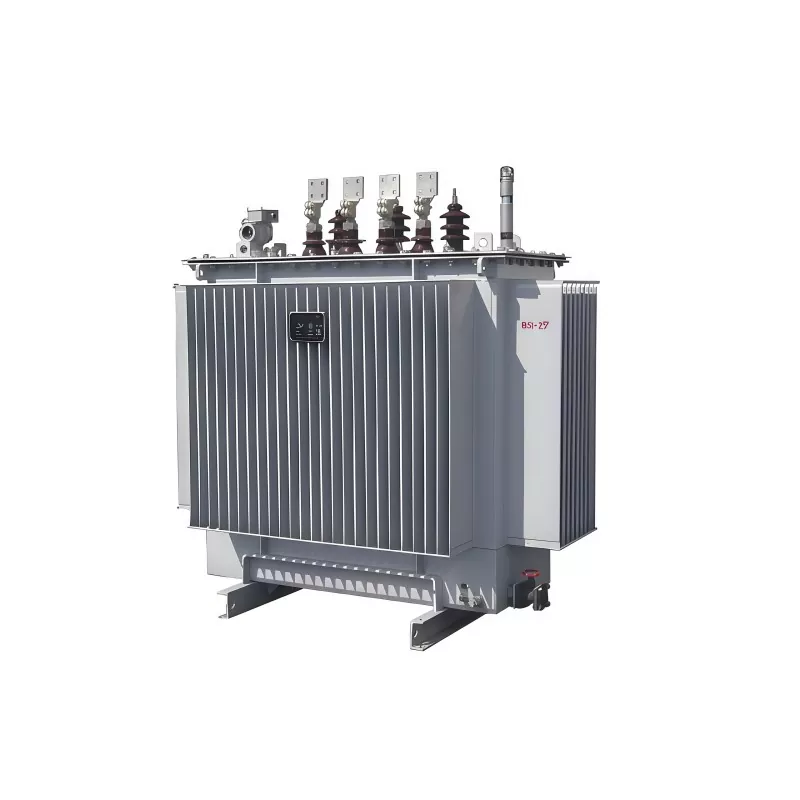

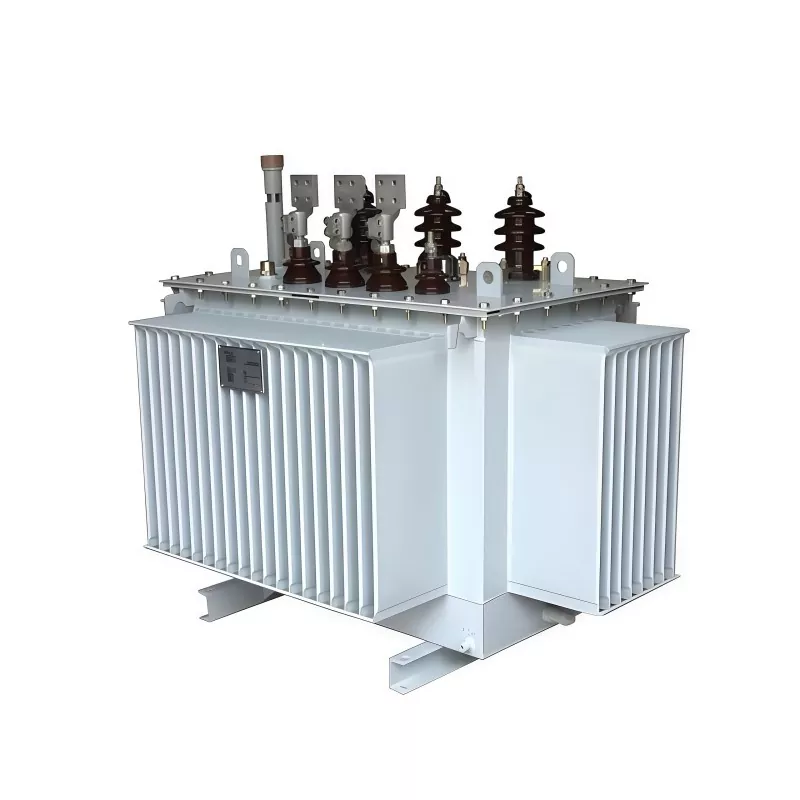

800KVA 15KV எண்ணெய் மூழ்கிய மின்மாற்றி

2004 ஆம் ஆண்டு முதல், குவாங்பியன் மின்மாற்றிகள் ஆய்வு செய்வதை நிறுத்தவில்லை. எங்கள் நிறுவனத்தில் 800KVA 15KV ஆயில் இம்மர்ஸ்டு டிரான்ஸ்ஃபார்மரில் IEC தரநிலை தொழிற்சாலை சோதனைகளை நடத்தக்கூடிய பவர் டிரான்ஸ்பார்மர் சோதனை பட்டறை உள்ளது. உற்பத்தி செய்யப்படும் ஒவ்வொரு மின்மாற்றியும் உங்கள் தேவைகளைப் பூர்த்தி செய்யும் என்று நாங்கள் உத்தரவாதம் அளிக்கிறோம்.

திறன்: 800KVA
உள்ளீட்டு மின்னழுத்தம்: 15KV
வெளியீட்டு மின்னழுத்தம்: 0.4KV
அதிர்வெண்: 50/60Hz
இணைப்பு: Dyn5
கட்டம்: மூன்று
குளிரூட்டும் முறை: ONAN
முறுக்கு பொருள்: அலுமினியம் / செம்பு
மின்மறுப்பு மின்னழுத்தம்:5%
சுமை இல்லை:≤650W
சுமை:≤4400W

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

800kVA 15kV எண்ணெய் மூழ்கிய மின்மாற்றி என்பது தொழில்துறை, வணிக மற்றும் பயன்பாட்டு பயன்பாடுகளுக்கு பயன்படுத்தக்கூடிய குறைந்த மின்னழுத்த நிலைகளுக்கு நடுத்தர மின்னழுத்தத்தை (15kV வகுப்பு) குறைக்க வடிவமைக்கப்பட்ட மூன்று-கட்ட மின் விநியோக மின்மாற்றி ஆகும்.

இது மின்மாற்றி எண்ணெயை (கனிம அல்லது மாற்று இன்சுலேடிங் எண்ணெய்) இன்சுலேடிங் மற்றும் குளிரூட்டும் ஊடகமாகப் பயன்படுத்துகிறது. முறுக்குகளால் உருவாகும் வெப்பத்தை வெளியேற்ற எண்ணெய் இயற்கையாகவே சுற்றுகிறது, இது தொடர்ச்சியான சுமை நிலைகளின் கீழ் நிலையான செயல்திறனை உறுதி செய்கிறது.

முக்கிய பண்புகள் அடங்கும்:

மதிப்பிடப்பட்ட திறன்: 800kVA

முதன்மை மின்னழுத்தம்: 15kV வகுப்பு (பொதுவாக 13.8kV / 15kV அமைப்புகள்)

குளிரூட்டும் முறை: எண்ணெயில் மூழ்கிய சுய-குளிர்ச்சி (ONAN)

அதிக செயல்திறன் மற்றும் குறைந்த இழப்பு வடிவமைப்பு

வலுவான சுமை திறன் மற்றும் நீண்ட சேவை வாழ்க்கை

நம்பகத்தன்மை, வெப்பச் சிதறல் மற்றும் நீடித்து நிலைத்தன்மை ஆகியவை முக்கியமானதாக இருக்கும் மின் விநியோக நெட்வொர்க்குகளில் இது பரவலாகப் பயன்படுத்தப்படுகிறது.

தொழிற்சாலை சோதனை தரநிலைகள்

முறுக்கு எதிர்ப்பு சோதனை

ஒவ்வொரு யூனிட்டும் டிசி ரெசிஸ்டன்ஸ் டெஸ்டர் மற்றும் டபுள் ஆர்ம் பிரிட்ஜைப் பயன்படுத்தி முறுக்கு எதிர்ப்பைச் சரிபார்க்கும். 800kVA 15kV எண்ணெய் மூழ்கிய மின்மாற்றியின் உள்ளே உற்பத்தி அல்லது தளர்வான இணைப்புகளில் குறைபாடுகள் இல்லை என்பதை இது உறுதி செய்கிறது.

மின்னழுத்த விகிதம் & கட்ட ஷிப்ட் சரிபார்ப்பு

முதன்மை மற்றும் இரண்டாம் நிலை மின்னழுத்த விகிதங்கள் வடிவமைப்பு மதிப்புகளுடன் பொருந்துகின்றன மற்றும் திசையன் குழு இணைப்பு சரியானது என்பதை உறுதிப்படுத்த மின்மாற்றி விகித சோதனையாளர், தொழில்துறை அதிர்வெண் மின்சாரம் மற்றும் வோல்ட்மீட்டர் ஆகியவை பயன்படுத்தப்படுகின்றன.

ஷார்ட் சர்க்யூட் மின்மறுப்பு & சுமை இழப்பு சோதனை

மின்மறுப்பு பண்புகள் மற்றும் சுமை இழப்புகளை சரிபார்க்க குறுகிய சுற்று சோதனை மேற்கொள்ளப்படுகிறது. மின்மாற்றி செயல்திறன் வடிவமைப்பு மற்றும் செயல்பாட்டுத் தேவைகளைப் பூர்த்தி செய்வதை இது உறுதி செய்கிறது.

சுமை இல்லாத இழப்பு & சுமை இல்லாத தற்போதைய சோதனை

இரண்டாம் நிலைப் பக்கம் திறந்த மற்றும் மதிப்பிடப்பட்ட மின்னழுத்தம் முதன்மைப் பக்கத்திற்குப் பயன்படுத்தப்படும்போது, ஒப்புக்கொள்ளப்பட்ட செயல்திறன் தரவுகளுடன் இணங்குவதை உறுதிப்படுத்த சுமை இழப்பு மற்றும் மின்னோட்டம் ஆகியவை அளவிடப்படுகின்றன.

அனைத்து சோதனைகளும் முடிந்த பிறகு, ஒவ்வொரு அலகுக்கும் ஒரு தொழிற்சாலை சோதனை அறிக்கை வழங்கப்படுகிறது. இணங்காத எந்தவொரு பொருளும் மறுவேலை செய்யப்பட்டு மீண்டும் சோதிக்கப்படும்.

GUANGBIAN கடுமையான தரக் கட்டுப்பாட்டைப் பராமரிக்கிறது, ஒவ்வொரு மின்மாற்றியும் தொழிற்சாலையை முழுமையாகச் சோதித்து விட்டு நம்பகமான நீண்ட காலச் செயல்பாட்டிற்குத் தயாராக உள்ளது.

குவாங்பியன் மின்மாற்றி தொழிற்சாலை சோதனைக் கருவி

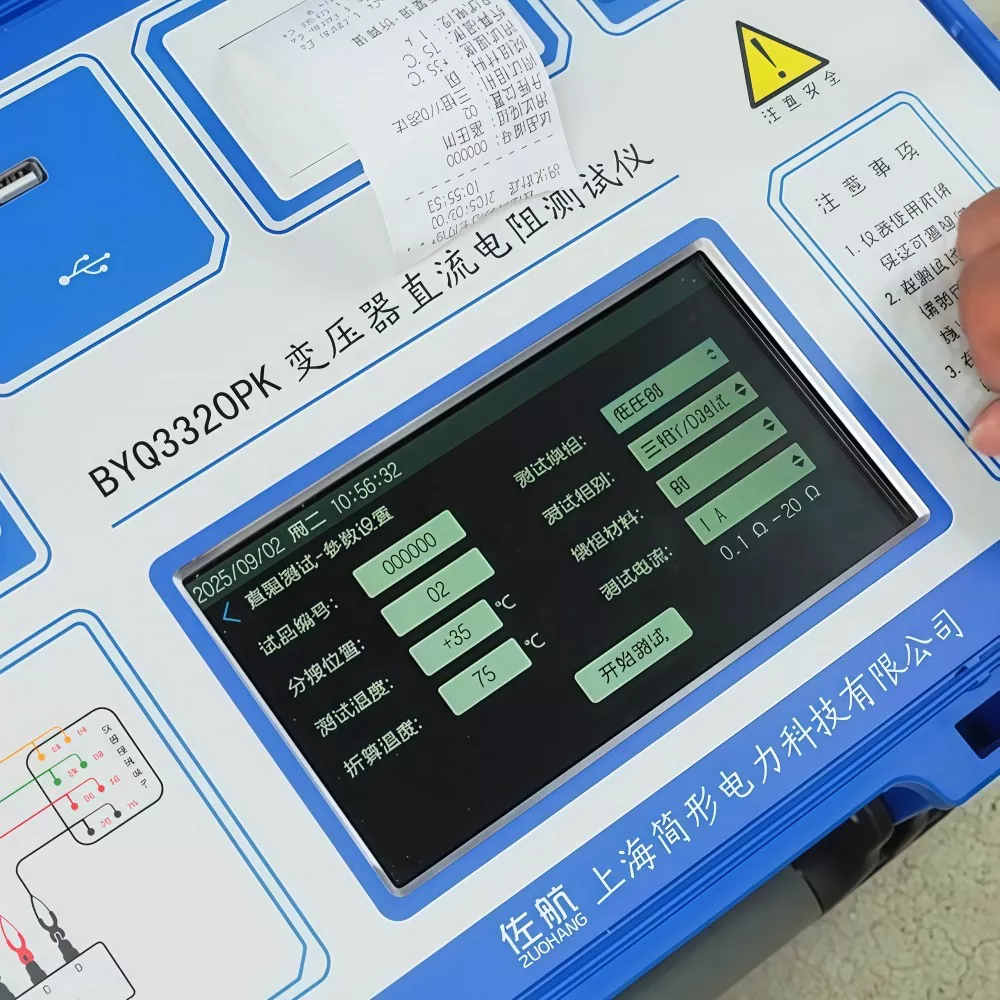

டிசி எதிர்ப்பு சோதனையாளர்

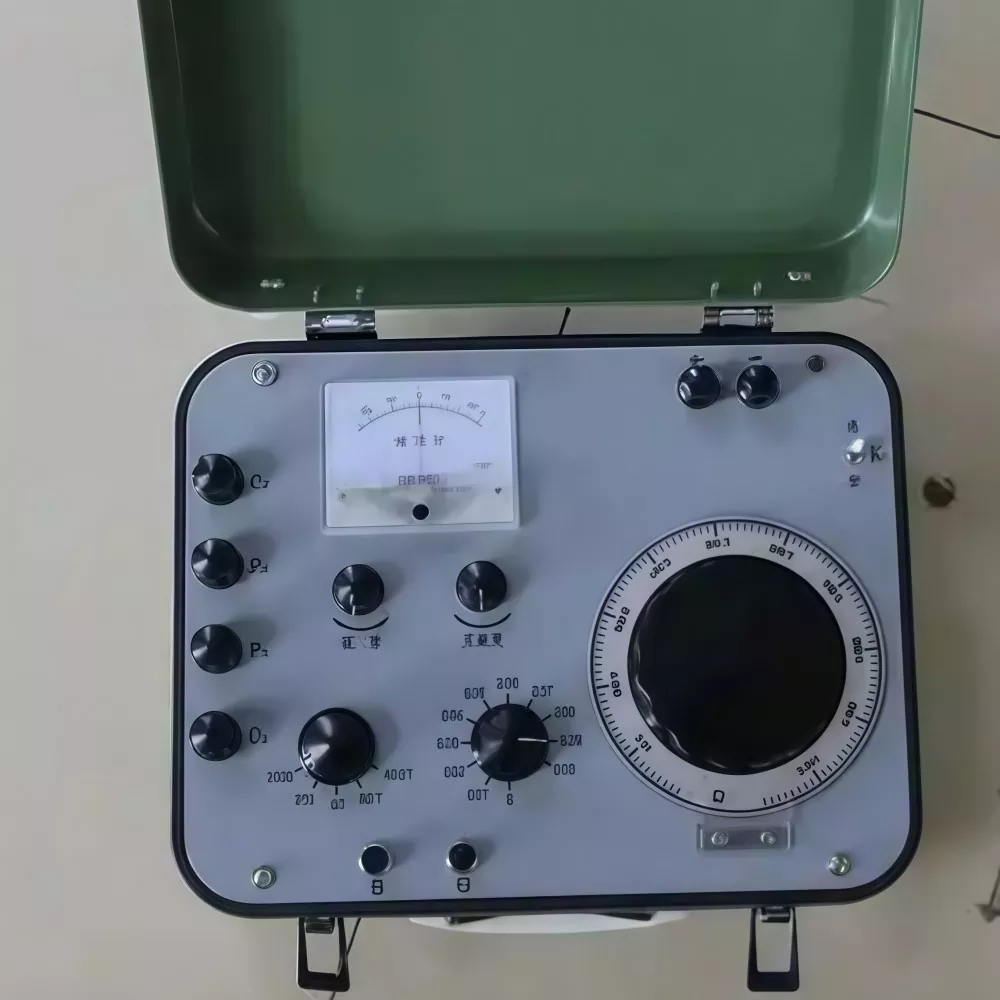

கெல்வின் பாலம்

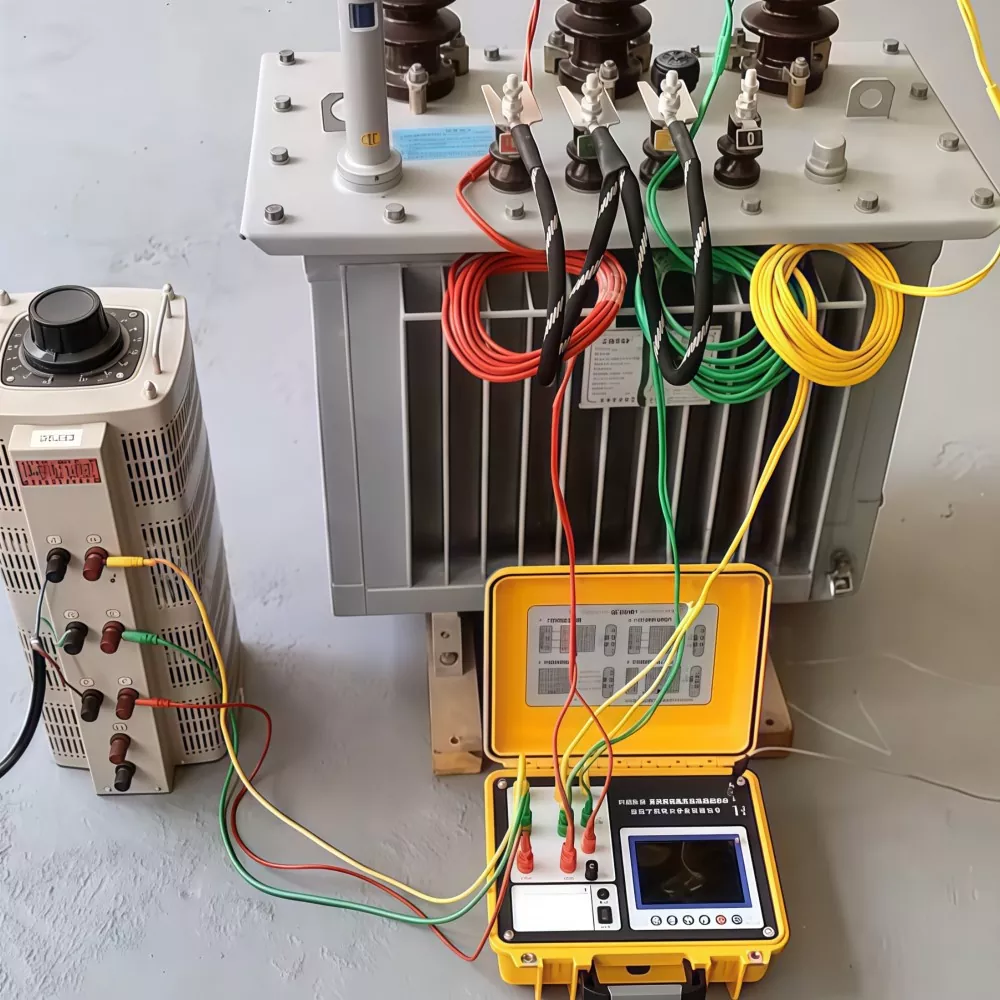

மின்மாற்றி விகித சோதனையாளர் மற்றும் சரிசெய்யக்கூடிய மின்-அதிர்வெண் மின்னழுத்தத்தை ஒழுங்குபடுத்தும் பவர் சப்ளை

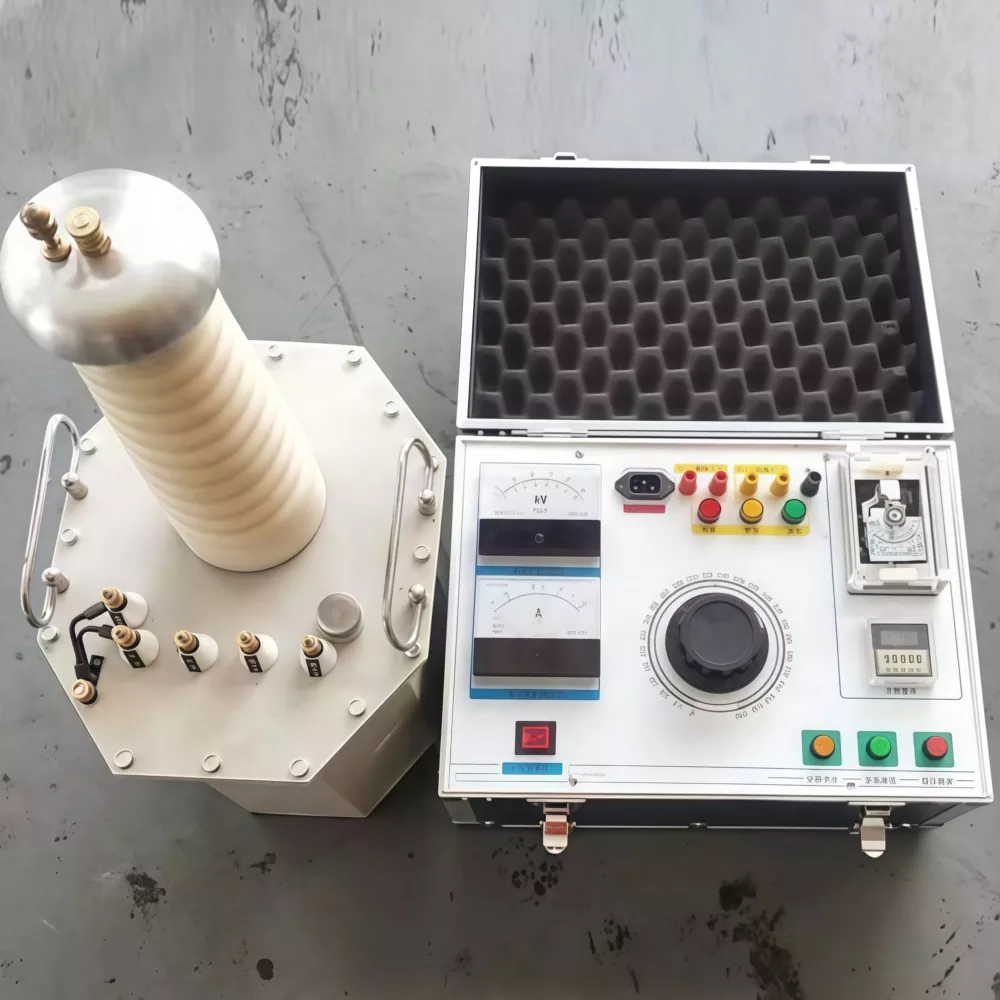

தூண்டுதல் மின்மாற்றி மற்றும் பல அதிர்வெண் பவர் ஜெனரேட்டர்

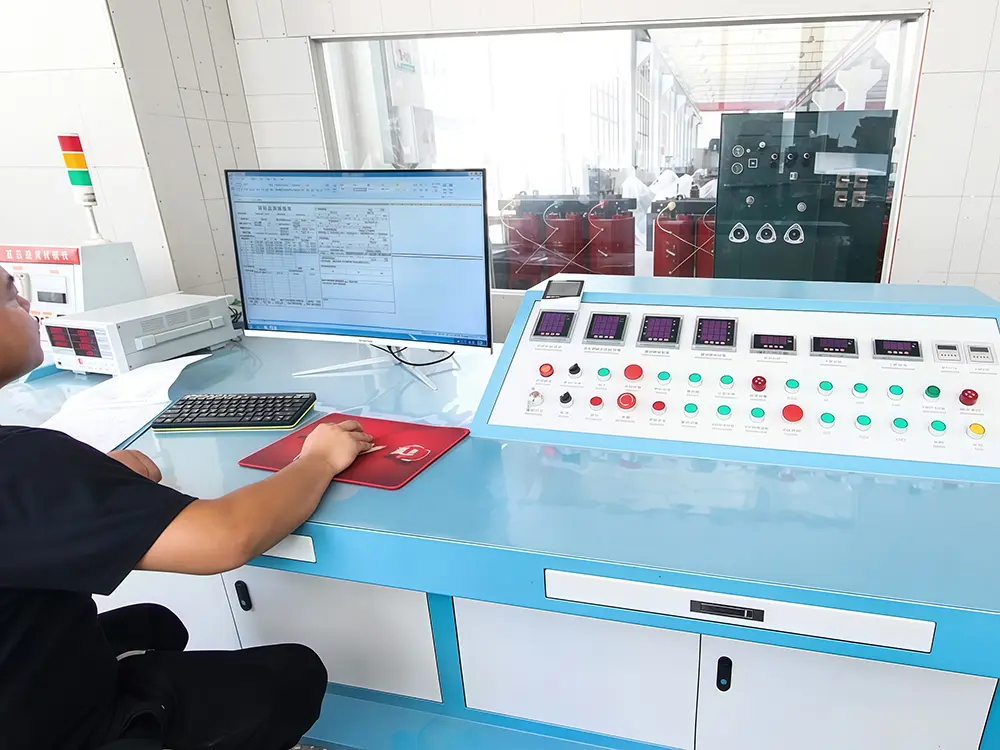

குவாங்பியன் டிரான்ஸ்ஃபார்மர் விரிவான சோதனை பட்டறை

தொழில்நுட்ப ஆவணம்

800kVA (15/0.4kV) மின்மாற்றியின் உத்தரவாதமான தொழில்நுட்ப அளவுருக்கள்
விளக்கம்	அலகு	தேவை
நிறுவல் வகை	-	உட்புறம்
கட்ட எண்	-	மூன்று-கட்டம்
தொட்டி வகை	-	ஹெர்மெட்டிலி சீல்
முறுக்குகளின் எண்ணிக்கை	-	2
திசையன் குழு சின்னம்	-	Dyn5
வரம்பைத் தட்டவும்	±%	2.5
படிகளைத் தட்டவும்	± படி	+2, -2
அதிகபட்ச உயரம்	m	3000
குளிரூட்டும் முறை	-	ஓனான்
மதிப்பிடப்பட்ட மின்மாற்றி திறன்	கே.வி.ஏ	800
முதன்மை மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி	15
இரண்டாம் நிலை மின்னழுத்தம்	கே.வி	0.40/0.23
அதிர்வெண்	ஹெர்ட்ஸ்	50
மதிப்பிடப்பட்ட சக்தியில் மின்மறுப்பு மின்னழுத்தம்	%	5
உயர் மின்னழுத்த முறுக்கு பொருள்	-	செம்பு
மின்-அதிர்வெண் உயர் மின்னழுத்த முறுக்கு மின்னழுத்தத்தைத் தாங்கும்	kV (rms)	50
குறைந்த மின்னழுத்த முறுக்கு பொருள்	-	செம்பு
மின்-அதிர்வெண் குறைந்த மின்னழுத்த முறுக்கு மின்னழுத்தத்தைத் தாங்கும்	kV (rms)	3
முக்கிய பொருள்	-	CRGO
அதிகபட்ச சுற்றுப்புற வெப்பநிலை	℃	50
சராசரி எண்ணெய் வெப்பநிலை உயர்வு	℃	55
மதிப்பிடப்பட்ட மின்னழுத்தத்தில் சுமை இல்லாத இழப்பு	W	650
75鈩?/td> இல் முழு-சுமை இழப்பு	W	4400
மின்மாற்றி தொட்டி பொருள்	-	எஃகு
தொட்டி தட்டு தடிமன் (மேல்)	மிமீ	5
மின்மாற்றி நிறம்	-	RAL 7032 (அலுமினியம் சாம்பல்)

எங்கள் தொழிற்சாலை

தாள் உலோக பட்டறை

படலம் முறுக்கு பட்டறை

முறுக்கு பட்டறை

முறுக்கு அடுப்பு பட்டறை

மின்மாற்றி சட்டசபை பட்டறை

மின்மாற்றி ஆணையிடும் பட்டறை

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: 800kVA 15kV மின்மாற்றியின் முக்கிய செயல்பாடு என்ன?

இது நடுத்தர மின்னழுத்த மின்சாரத்தை (15kV வகுப்பு) தொழில்துறை மற்றும் வணிக அமைப்புகளில் இறுதி பயனர் நுகர்வுக்கு ஏற்ற குறைந்த மின்னழுத்த நிலைகளுக்கு குறைக்கிறது.

Q2: உலர்ந்த வகைக்கு பதிலாக எண்ணெயில் மூழ்கிய மின்மாற்றியை ஏன் பயன்படுத்த வேண்டும்?

எண்ணெயில் மூழ்கிய மின்மாற்றிகள் வழங்குகின்றன:

● சிறந்த வெப்பச் சிதறல்

● அதிக சுமை திறன்

● நீண்ட காப்பு வாழ்க்கை

● அதிக சுமையின் கீழ் குறைந்த செயல்பாட்டு இழப்புகள்

வெளிப்புற மற்றும் அதிக திறன் கொண்ட பயன்பாடுகளுக்கு அவை விரும்பப்படுகின்றன.

Q3: இந்த மின்மாற்றி வெளிப்புற நிறுவலுக்கு ஏற்றதா?

ஆம். எண்ணெய்-மூழ்கிய மின்மாற்றிகள் சீல் செய்யப்பட்ட தொட்டிகள், அரிப்பு பாதுகாப்பு மற்றும் வானிலை-எதிர்ப்பு கட்டுமானத்துடன் வெளிப்புற பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளன.

Q4: என்ன பராமரிப்பு தேவை?

வழக்கமான பராமரிப்பு அடங்கும்:

● எண்ணெய் நிலை மற்றும் எண்ணெய் தர சோதனைகள்

● காப்பு எதிர்ப்பு சோதனை

● வெப்பநிலை கண்காணிப்பு

● புஷிங் மற்றும் டெர்மினல் ஆய்வு

Q5: அதிக சுமை நிலைமைகளை இது கையாள முடியுமா?

ஆம், வடிவமைப்பு மற்றும் குளிரூட்டும் நிலைகளைப் பொறுத்து குறுகிய கால ஓவர்லோட் திறன் ஆதரிக்கப்படுகிறது, ஆனால் தொடர்ச்சியான ஓவர்லோட் பரிந்துரைக்கப்படவில்லை.
