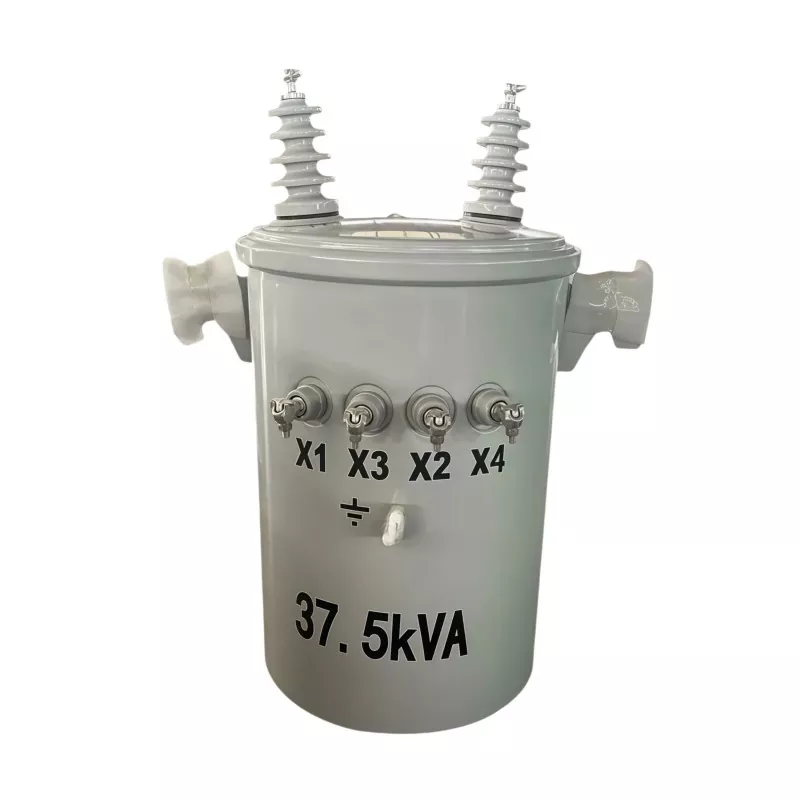

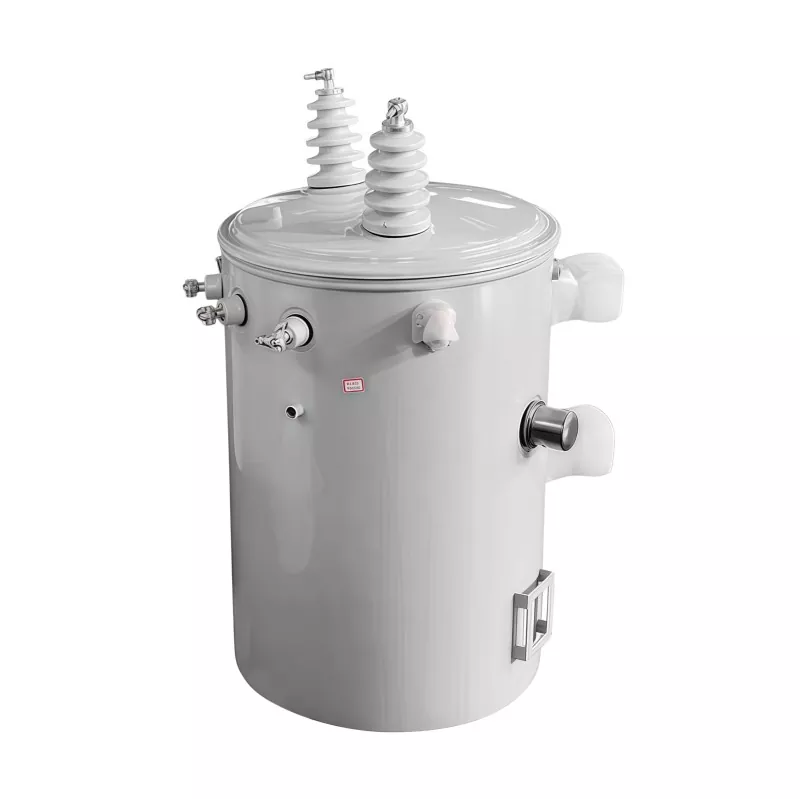

37.5KVA துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி

37.5KVA துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி என்பது மின் இணைப்புக்களில் இருந்து நடுத்தர மின்னழுத்த மின்சாரத்தைக் குறைக்க, குடியிருப்பு, வணிக, விவசாயம் மற்றும் இலகுரக தொழில்துறை மின் பயன்பாடுகளுக்குப் பயன்படுத்தக்கூடிய குறைந்த மின்னழுத்தமாக மாற்றும் மின் விநியோக மின்மாற்றி ஆகும். 37.5 கிலோவோல்ட்-ஆம்பியர்ஸ் (KVA) என மதிப்பிடப்பட்ட திறனுடன், நகர்ப்புற மற்றும் கிராமப்புறங்களில் நிலையான, திறமையான மற்றும் நம்பகமான மின்சாரம் வழங்குவதற்கு மேல்நிலை மின் விநியோக அமைப்புகளில் இது பொதுவாகப் பயன்படுத்தப்படுகிறது. அதன் கச்சிதமான துருவத்தில் பொருத்தப்பட்ட வடிவமைப்பு தரை இடத்தை சேமிக்க உதவுகிறது, நிறுவலை எளிதாக்குகிறது மற்றும் செலவு குறைந்த மின் விநியோக நெட்வொர்க்குகளை ஆதரிக்கிறது.

வேலை செய்யும் கொள்கை

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி மின்காந்த தூண்டல் கொள்கையின் அடிப்படையில் செயல்படுகிறது.

உயர் மின்னழுத்த உள்ளீடு

நடுத்தர அல்லது உயர் மின்னழுத்த மின்சாரம் மேல்நிலை விநியோகக் கோடுகள் மூலம் முதன்மை முறுக்குக்கு வழங்கப்படுகிறது.

காந்தப்புல உருவாக்கம்

முதன்மை முறுக்கு வழியாக மாற்று மின்னோட்டம் பாயும் போது, ​​அது மின்மாற்றி மையத்திற்குள் மாறும் காந்தப்புலத்தை உருவாக்குகிறது.

மின்னழுத்த மாற்றம்

இந்த காந்தப்புலம் இரண்டாம் நிலை முறுக்குகளில் மின்னழுத்தத்தைத் தூண்டுகிறது. முறுக்குகளுக்கு இடையிலான திருப்பங்களின் விகிதத்தின் அடிப்படையில், மின்னழுத்தம் குறைந்த பயன்படுத்தக்கூடிய நிலைக்கு குறைக்கப்படுகிறது.

நிலையான வெளியீடு வழங்கல்

மாற்றப்பட்ட குறைந்த மின்னழுத்த மின்சாரம் நிலையான செயல்திறன் கொண்ட குடியிருப்பு, வணிக அல்லது தொழில்துறை பயனர்களுக்கு வழங்கப்படுகிறது.

விண்ணப்பங்கள்

37.5KVA துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி குறைந்த மற்றும் நடுத்தர சுமை விநியோக அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இறுதிப் பயனர்களுக்குப் பயன்படுத்தக்கூடிய குறைந்த மின்னழுத்தத்திற்கு நடுத்தர மின்னழுத்த மின்சாரத்தை திறமையாக குறைக்கிறது. இது பின்வரும் சூழ்நிலைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது:

குடியிருப்பு மின் விநியோகம்

குடியிருப்புகள், கிராமப்புற வீடுகள் மற்றும் சிறிய சமூகங்களுக்கு ஏற்றது, விளக்குகள், வீட்டு உபயோகப் பொருட்கள் மற்றும் தினசரி மின் நுகர்வுக்கு நிலையான மின்சாரத்தை வழங்குகிறது.

கிராமப்புற மின்மயமாக்கல் திட்டங்கள்

எளிமையான நிறுவல் மற்றும் குறைந்த பராமரிப்பு தேவைகள் காரணமாக கிராமப்புற கட்ட விரிவாக்கம் மற்றும் தொலைதூர பகுதி மின்சாரம் வழங்கல் அமைப்புகளில் பொதுவாகப் பயன்படுத்தப்படுகிறது.

விவசாய சக்தி அமைப்புகள்

பண்ணைகள், நீர்ப்பாசன முறைகள், கால்நடை வசதிகள் மற்றும் பசுமை இல்லங்கள், நீர் பம்புகள், மோட்டார்கள் மற்றும் விவசாய இயந்திரங்களுக்கு ஏற்றது.

சிறிய வணிக வசதிகள்

சிறிய அலுவலகங்கள், சில்லறை விற்பனை கடைகள், எரிவாயு நிலையங்கள், பட்டறைகள் மற்றும் நிலையான வணிக மின்சாரம் வழங்குவதற்கான சேமிப்பு வசதிகள் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.

இலகுரக தொழில்துறை பயன்பாடுகள்

சிறிய தொழிற்சாலைகள், செயலாக்க பட்டறைகள் மற்றும் மிதமான மின் தேவையுடன் பராமரிப்பு வசதிகளில் பயன்படுத்தப்படுகிறது.

தற்காலிக மின்சாரம் வழங்கும் திட்டங்கள்

நெகிழ்வான மற்றும் நம்பகமான மின் விநியோகம் தேவைப்படும் கட்டுமான தளங்கள் மற்றும் தற்காலிக வெளிப்புற பொறியியல் திட்டங்களில் பொதுவானது.

குவாங்பியான் உண்மையில் ஒன்றை எவ்வாறு உருவாக்குகிறது என்பதைப் பார்ப்போம்.

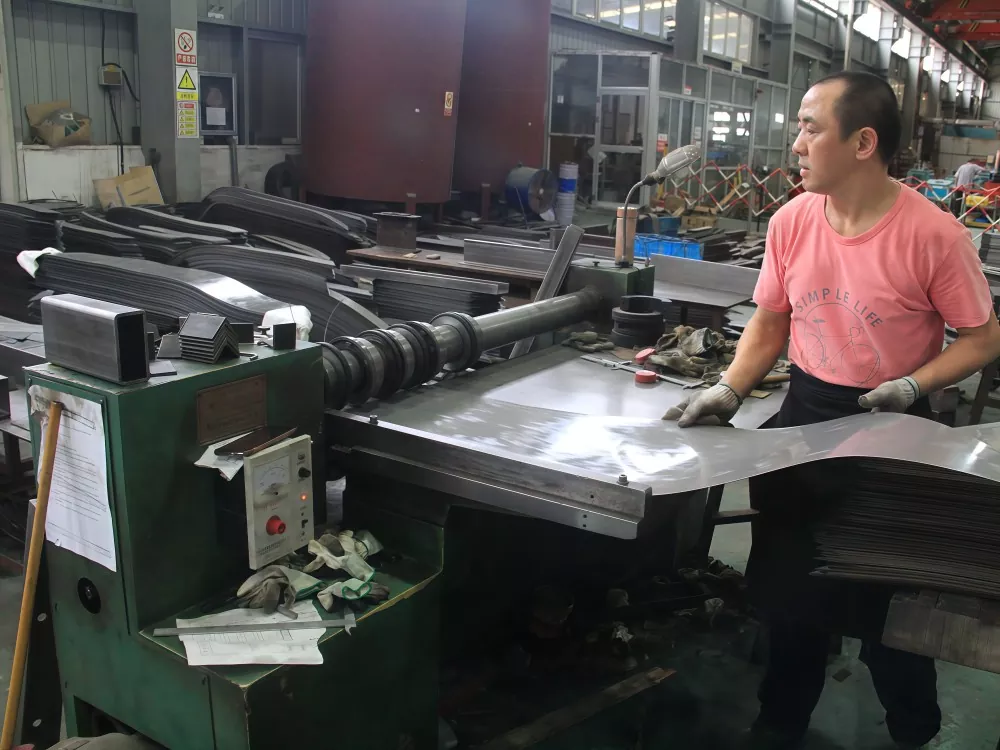

படி 1: முக்கிய உருவாக்கம்

மையமானது தானியம் சார்ந்த சிலிக்கான் எஃகுடன் தொடங்குகிறது. சிறந்த காந்த பண்புகள், ஆனால் அது உடையக்கூடியது - நீங்கள் அதை வழக்கமான எஃகு போல் முத்திரையிட முடியாது.

நாங்கள் தாள்களை குறிப்பிட்ட பரிமாணங்களுக்கு வெட்டி, பின்னர் சிறப்பு உபகரணங்களில் அடுக்கு மூலம் அடுக்கி வைக்கிறோம். ஒவ்வொரு அடுக்கின் மூட்டுகளும் கீழே உள்ளவற்றிலிருந்து ஈடுசெய்யப்படுகின்றன, இது காந்தப் பாதையில் காற்று இடைவெளிகளை குறைந்தபட்சமாக வைத்திருக்கும். நாம் இலக்கு தடிமனை அடைந்தவுடன், முழு அடுக்கையும் இறுக்கமாக இறுகப் பிடிக்கிறது மற்றும் எல்லாவற்றையும் பூட்டுவதற்கு வெற்றிட-செறிவூட்டப்படும்.

மின்மாற்றி உற்பத்தி செயல்முறை இந்த படிநிலையை சார்ந்துள்ளது. ஸ்டாக் காரணி, மேற்பரப்பின் தட்டையான தன்மை, கிளாம்பிங் அழுத்தம்-இவற்றில் ஏதேனும் ஒன்றைத் தவறவிடுங்கள், மேலும் சுமை இல்லாத இழப்புகள் ஸ்பெக் மீது இயங்கும்.

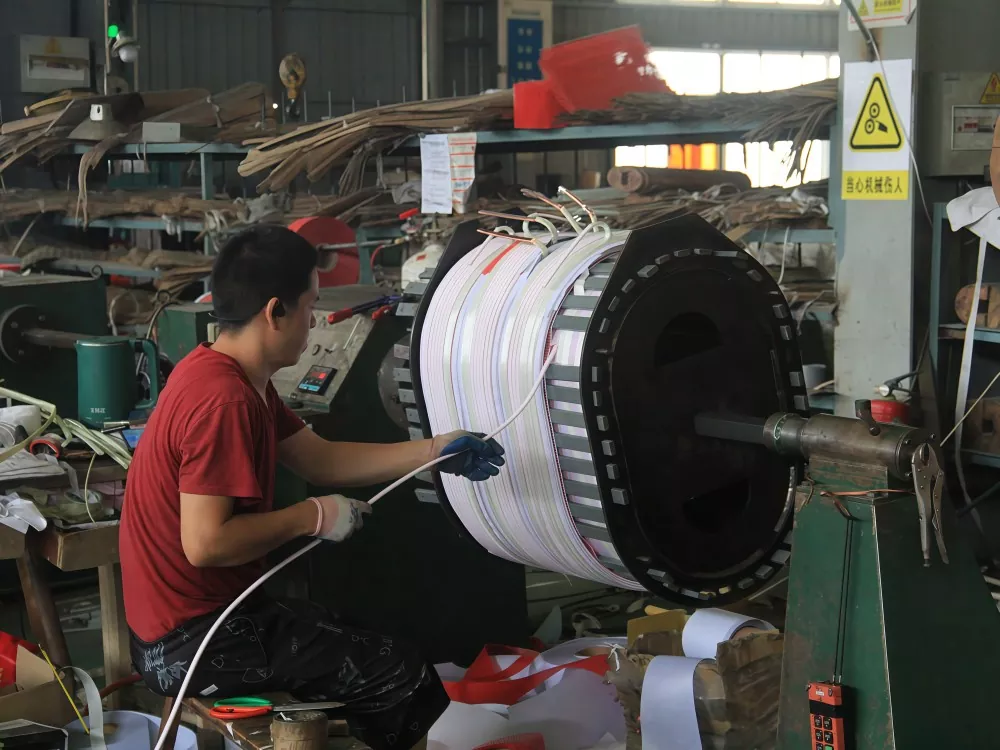

படி 2: முறுக்கு

இங்குதான் இது விமர்சனத்திற்குரியது. முறுக்கு கடை கட்டுப்படுத்தப்பட்ட வெப்பநிலை மற்றும் ஈரப்பதத்தில் இயங்குகிறது. ஆபரேட்டர்கள் முறுக்கு இயந்திரங்களில் அமர்ந்து, தாமிரக் கம்பியை சுருள் முன்னாள் மீது ஊட்டி, திருப்பமாகத் திருப்பி, சமமாகவும் இறுக்கமாகவும் வைத்திருக்கிறார்கள்.

குவாங்பியானின் 37.5 kva துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி தூய செப்பு முறுக்கைப் பயன்படுத்துகிறது-அலுமினியம் அல்ல. இதை நாங்கள் எங்கள் சீனா வசதியில் உற்பத்தி செய்கிறோம், மேலும் ஒவ்வொரு விவரமும் முக்கியமானது: கம்பி பாதை, திருப்பங்களின் எண்ணிக்கை, அடுக்கு முறை. காற்று மிகவும் தளர்வானது, சுருளில் இயந்திர வலிமை இல்லை. காற்று மிகவும் இறுக்கமாக, நீங்கள் காப்பு நசுக்குகிறீர்கள்.

காயம் அடைந்தவுடன், சுருள் வெற்றிட செறிவூட்டல் வழியாக செல்கிறது. இன்சுலேடிங் வார்னிஷ் ஒவ்வொரு இடைவெளியிலும் ஊடுருவி, திருப்பங்களை பூட்டுகிறது மற்றும் முறுக்கு மின்கடத்தா வலிமை மற்றும் சிறந்த வெப்பச் சிதறலை அளிக்கிறது.

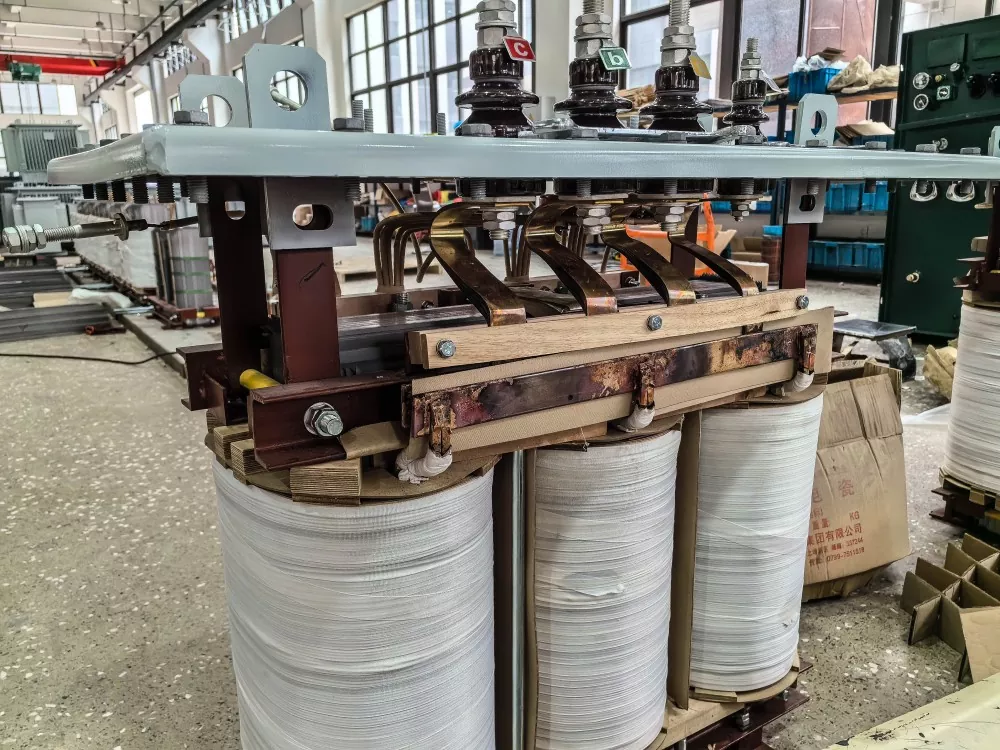

படி 3: கோர் மற்றும் காயில் அசெம்பிளி

காயம் சுருள்கள் முக்கிய கால்கள் மீது சரிய. இன்சுலேஷன் ஸ்பேசர்கள் உள்ளே சென்று, தடங்கள் இணைக்கப்பட்டு, முழு செயலில் உள்ள பகுதியும் வடிவம் பெறுகிறது. முறுக்குகளுக்கிடையேயான இடைவெளிகள் நிலையானதாக இருக்க வேண்டும்-இங்கு குறுக்குவழிகள் இல்லை.

கூடியதும், செயலில் உள்ள பகுதி உடனடியாக மின்மாற்றி தொழிற்சாலை சோதனைக்கு செல்கிறது: மின்னழுத்த சோதனை மற்றும் DC எதிர்ப்பு அளவீட்டைத் தாங்கும். எதுவும், சிறிது கூட, இந்த கட்டத்தில் பிடிபடும்.

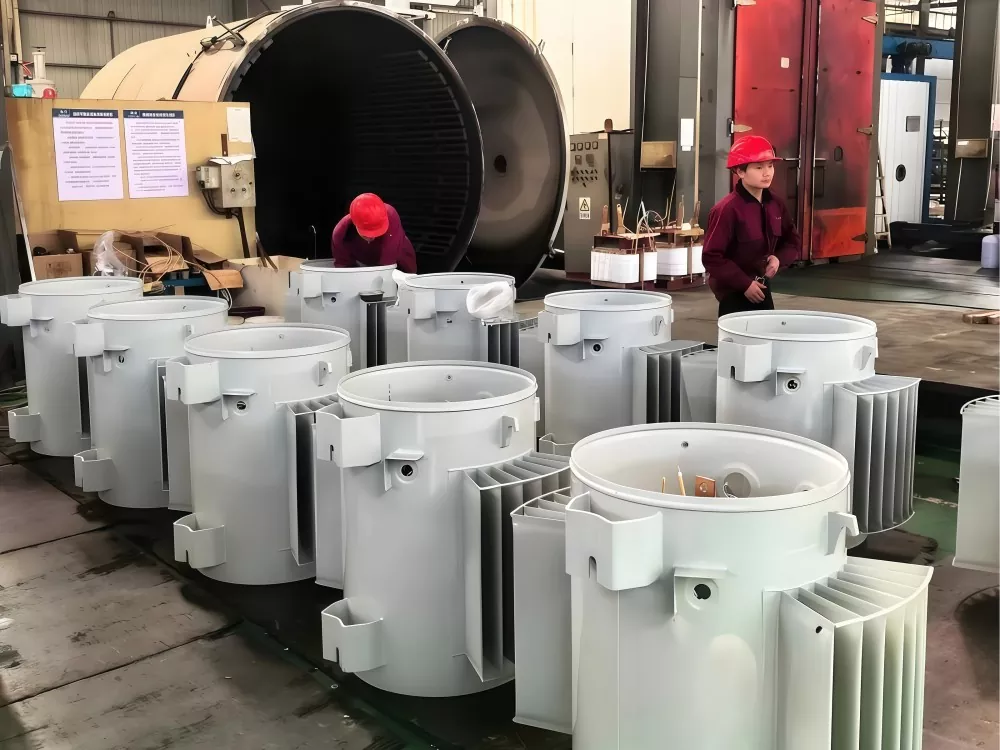

படி 4: தொட்டி அசெம்பிளி

செயலில் உள்ள பகுதி ஆய்வில் தேர்ச்சி பெறுகிறதா? அது தொட்டியில் இறக்கப்படுகிறது. டேங்க் என்பது மின்மாற்றியின் ஷெல்-இன்சுலேடிங் ஆயில் நிரப்பப்பட்ட இரட்டை கடமை: மின்கடத்தா தடை மற்றும் குளிரூட்டி.

GUANGBIAN இல் உயர்தர கனிம இன்சுலேடிங் எண்ணெயைப் பயன்படுத்துகிறோம். நீரிழப்பு மற்றும் அது உள்ளே செல்லும் முன் வாயு நீக்கப்பட்டது. தொட்டி தன்னை வெல்டிங் கட்டுமானம், மற்றும் ஒவ்வொரு வெல்ட் தையல் X-ரே ஆய்வு பெறுகிறது. கசிவுகள் அனுமதிக்கப்படவில்லை.

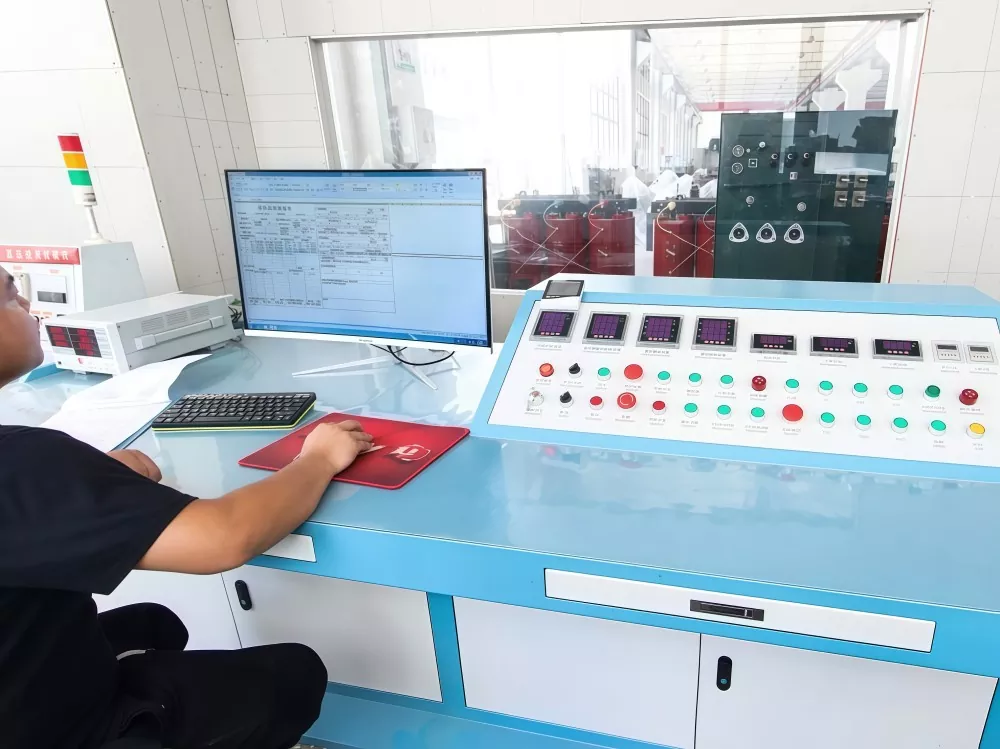

படி 5: இறுதி சோதனை

எந்தவொரு யூனிட்டும் தொழிற்சாலையை விட்டு வெளியேறும் முன், அது முழு சோதனை வழக்கத்தின் மூலம் இயங்குகிறது:

சுமை இல்லாத சோதனை: இரண்டாம் பக்கத்தில் எதுவும் இணைக்கப்படவில்லை. தற்போதைய மற்றும் இழப்பு அளவீடுகள் மையமானது செயல்படுகிறதா என்பதை நமக்குத் தெரிவிக்கிறது. 37.5 kva துருவத்தில் பொருத்தப்பட்ட மின்மாற்றியில், சுமை இல்லாத இழப்பு ≤113W அல்லது அதற்குக் கீழே வர வேண்டும்.

சுமை சோதனை: முழு மதிப்பிடப்பட்ட சுமையை அதன் மீது வைத்து எண்களைப் பார்க்கவும். சுமை இழப்பு ≤413W இல் இருக்கும், மேலும் வெப்பநிலை ஏற்றம் 65°C ஐ தாண்டாது.

மின்னழுத்த சோதனையைத் தாங்கும்: ஒரு முழு நிமிடத்திற்கு HV முறுக்கு மின் அதிர்வெண்ணில் 21kV. எல்வி பக்கத்தில் 10 கி.வி. காப்பு வைத்திருந்தால், நாங்கள் செல்கிறோம்.

இம்பல்ஸ் வோல்டேஜ் சோதனை: ஒரு 60kV ஸ்பைக் முதன்மையை தாக்குகிறது, 30kV இரண்டாம்நிலையை தாக்குகிறது. செப்பு முறுக்கு மின்மாற்றி உண்மையான மின்னல் நிகழ்வைக் கையாள முடியுமா என்பதை இது உங்களுக்குக் கூறுகிறது.

இன்சுலேடிங் எண்ணெய் சோதனை: முறிவு மின்னழுத்தம், ஈரப்பதம், சிதறல் காரணி-ஒவ்வொன்றும் கடந்து செல்ல வேண்டும்.

ஒவ்வொரு சோதனையும் தெளிவா? பிறகு-அப்போதுதான்-அது தொழிற்சாலை லேபிளைப் பெறுகிறது.

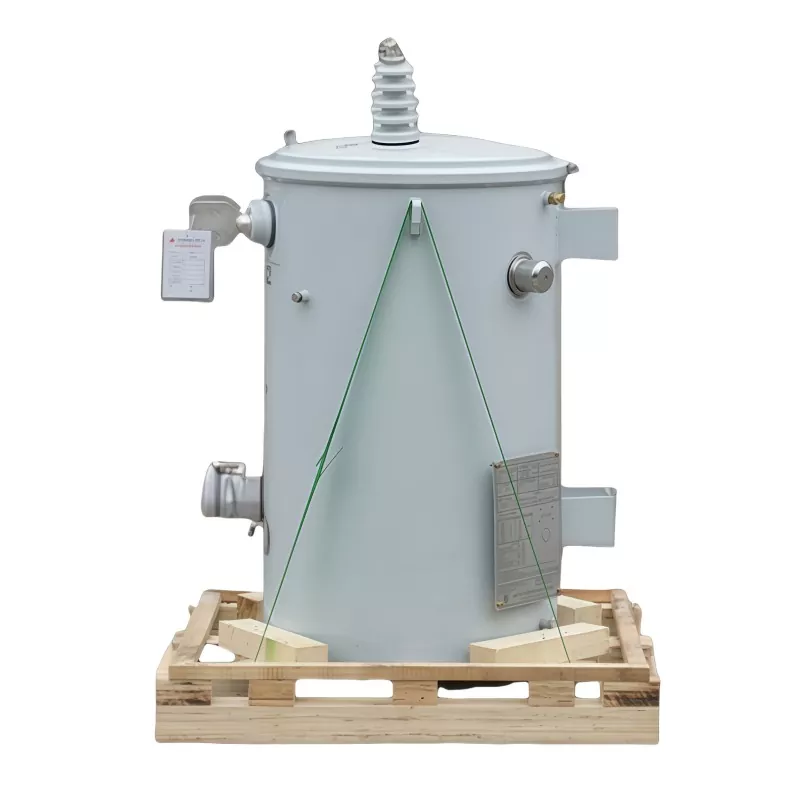

படி 6: பேக்கிங் மற்றும் ஷிப்பிங்

அனைத்து சோதனைகளிலும் தேர்ச்சி பெற்றீர்களா? டிரான்ஸ்பார்மர் ஒரு ஈரப்பதம்-தடுப்பு அட்டையைப் பெறுகிறது, மரத்தாலான பலகையில் கட்டப்பட்டு, ஏற்றுமதிக்குத் தயாராக உள்ளது. ஒவ்வொரு குவாங்பியன் யூனிட்டும் ஒரு தனித்துவமான வரிசை எண்ணைக் கொண்டுள்ளது-பெயர்ப்பலகை மற்றும் அடித்தளத்தில் தெரியும். அந்த எண்ணைக் கண்டுபிடித்து, உற்பத்தித் தேதி, சோதனைப் பதிவுகள், எந்தத் தொகுதி மூலப்பொருட்கள் சென்றன என்பதை நீங்கள் காணலாம்.

இப்போது படம் கிடைத்துவிட்டது. ஒரு 37.5KVA துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி என்பது உலோகம் மற்றும் கம்பி ஒன்றுடன் ஒன்று அல்ல. மின்மாற்றி உற்பத்தி செயல்முறை உண்மையான கைவினை மற்றும் ஒவ்வொரு அடியிலும் கவனம் செலுத்தும் உண்மையான நபர்களை உள்ளடக்கியது. விலை முக்கியமானது, ஆனால் உற்பத்தி திறன் மற்றும் தரக் கட்டுப்பாடு மிகவும் முக்கியமானது.

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றியை ஏன் பயன்படுத்த வேண்டும்?

தரையில் பொருத்தப்பட்ட மின்மாற்றிகளுடன் ஒப்பிடுகையில், துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிகள் பல குறிப்பிடத்தக்க நன்மைகளை வழங்குகின்றன:

இடத்தை சேமிக்கும் நிறுவல்

பயன்பாட்டுக் கம்பங்களில் நிறுவப்பட்டு, தரை இடம் அல்லது பிரத்யேக மின்மாற்றி அறைகளின் தேவையை நீக்குகிறது.

குறைந்த உள்கட்டமைப்பு செலவு

அடித்தளங்கள், உறைகள் அல்லது கூடுதல் சிவில் வேலைகளின் தேவையைத் தவிர்ப்பதன் மூலம் கட்டுமான செலவைக் குறைக்கிறது.

கிராமப்புற விநியோகத்திற்கு திறமையானது

மேல்நிலை விநியோக நெட்வொர்க்குகள் பொதுவாகப் பயன்படுத்தப்படும் கிராமப்புற மற்றும் தொலைதூரப் பகுதிகளுக்கு மிகவும் பொருத்தமானது.

எளிதான பராமரிப்பு அணுகல்

ஆய்வு, பராமரிப்பு மற்றும் மாற்றுதல், வேலையில்லா நேரத்தைக் குறைப்பதற்காக வசதியான உயரத்தில் பொருத்தப்பட்டுள்ளது.

மேம்படுத்தப்பட்ட பாதுகாப்பு

உயர்ந்த நிறுவல் தற்செயலான தொடர்பு, காழ்ப்புணர்ச்சி மற்றும் சுற்றுச்சூழல் சேதம் ஆகியவற்றின் அபாயங்களைக் குறைக்கிறது.

நம்பகமான வெளிப்புற செயல்பாடு

நீண்ட கால வெளிப்புற செயல்திறனுக்காக வானிலை எதிர்ப்பு மற்றும் அரிப்பை எதிர்க்கும் அம்சங்களுடன் வடிவமைக்கப்பட்டுள்ளது.

மேல்நிலை பவர் நெட்வொர்க்குகளுக்கு ஏற்றது

செலவு குறைந்த மற்றும் திறமையான மின் தீர்வாக மேல்நிலை விநியோக அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

அதை நீங்களே பார்க்க வேண்டுமா? GUANGBIAN எங்கள் சீனா தொழிற்சாலையில் உற்பத்தி செய்கிறது, மேலும் நாங்கள் தொழிற்சாலை வருகைகளை வரவேற்கிறோம். ஒரு சுற்றுப்பயணத்தைத் திட்டமிடுவதற்கு அணுகவும்.
