SWER ஒற்றை துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி

Zhejiang Guangbian Electric Power Technology Co., Ltd வழங்கும் SWER சிங்கிள் போல் மவுண்டட் டிரான்ஸ்ஃபார்மர் என்பது சிங்கிள் வயர் எர்த் ரிட்டர்ன் (SWER) கிராமப்புற மற்றும் ரிமோட் பவர் சிஸ்டங்களுக்காக வடிவமைக்கப்பட்ட உயர் திறன் விநியோக தீர்வாகும். 20 ஆண்டுகளுக்கும் மேலான மின்மாற்றி உற்பத்தி நிபுணத்துவம் மற்றும் உலகளாவிய தரநிலைகளுடன் முழு இணக்கத்துடன், Guangbian ஆஃப்-கிரிட் மற்றும் பலவீனமான-கட்டம் சூழல்களுக்கு நிலையான, பாதுகாப்பான மற்றும் செலவு குறைந்த மின்னழுத்த மாற்றத்தை வழங்குகிறது.

SWER ஒற்றை துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி என்றால் என்ன?

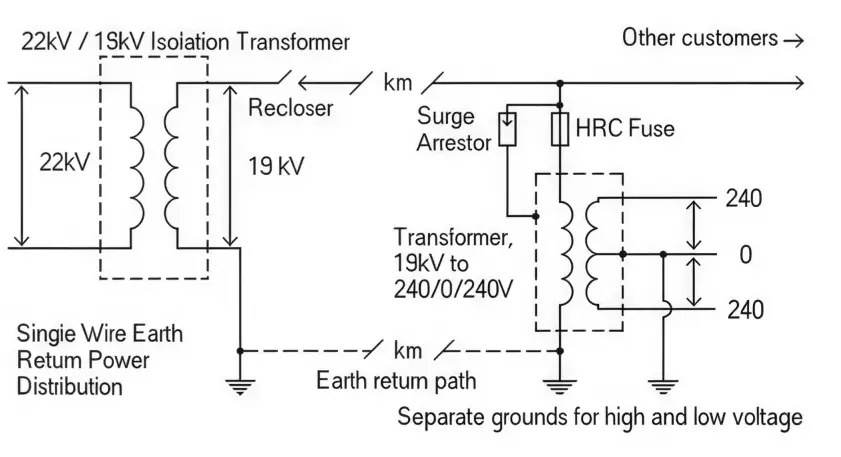

SWER சிங்கிள் போல் மவுண்டட் டிரான்ஸ்ஃபார்மர் என்பது ஒற்றை கம்பி பூமி திரும்பும் அமைப்புகளில் பயன்படுத்தப்படும் ஒரு சிறப்பு துருவத்தில் பொருத்தப்பட்ட விநியோக மின்மாற்றி ஆகும், இது பொதுவாக பாரம்பரிய மூன்று-கட்ட உள்கட்டமைப்பு கிடைக்காத கிராமப்புற மின்மயமாக்கல் திட்டங்களில் பயன்படுத்தப்படுகிறது.

குடியிருப்பு, விவசாயம் மற்றும் சிறு தொழில்துறை பயன்பாடுகளுக்கு பயன்படுத்தக்கூடிய குறைந்த மின்னழுத்தத்திற்கு இது நடுத்தர மின்னழுத்த விநியோக சக்தியை திறமையாக குறைக்கிறது.

அதன் காரணமாக தொலைநிலை கட்டங்களில் இது பரவலாகப் பயன்படுத்தப்படுகிறது:

● எளிமைப்படுத்தப்பட்ட நிறுவல் அமைப்பு

● குறைக்கப்பட்ட உள்கட்டமைப்பு செலவு

● நீண்ட தூர விநியோகத்தில் அதிக திறன்

● கிராமப்புற நிலப்பரப்புகளில் வலுவான தழுவல்

இந்த SWER டிரான்ஸ்ஃபார்மரை வேறுபடுத்துவது எது?

பெரும்பாலான நிலையான மின்மாற்றிகள் SWER இயக்கக் கொள்கைகளை மனதில் கொண்டு வடிவமைக்கப்படவில்லை. விளைவு? முன்கூட்டிய காப்பு முறிவு, மின்னழுத்த உறுதியற்ற தன்மை, தோல்வியுற்ற ஆய்வுகள் மற்றும் சேவை வாழ்க்கை கடுமையாக குறைக்கப்பட்டது. SWER நெட்வொர்க்குகளின் தேவைகளுக்காக GUANGBIAN இந்த யூனிட்டை வடிவமைத்துள்ளது - இந்த வலி புள்ளிகளை தரையில் இருந்து நீக்குகிறது.

இந்த அலகு எது தனித்து நிற்கிறது?

SWER கடமைக்காக முறுக்கு வடிவமைப்பு டியூன் செய்யப்பட்டது

SWER சிங்கிள் போல் மவுண்டட் டிரான்ஸ்ஃபார்மரின் முறுக்கு ஒரு சீரான காப்பு அமைப்பைப் பயன்படுத்துவதற்குப் பதிலாக SWER-குறிப்பிட்ட மின்னழுத்த நிலைகளுக்கு உகந்ததாக உள்ளது.

A முனையத்திலிருந்து (வரி) X முனையம் (பூமி) வரை சாய்வு காப்பு வடிவமைப்பு

தொடர்ச்சியான வரி மின்னழுத்த அழுத்தத்திற்கு வலுவூட்டப்பட்ட முனையம்

முற்போக்கான காப்பு உண்மையான முறுக்கு மின்னழுத்த அளவுகளுடன் பொருந்துகிறது

எக்ஸ் டெர்மினல் நேரடி துருவ தரை இணைப்புக்காக பலப்படுத்தப்பட்டது

நிலையான மின்மாற்றிகளைப் போலல்லாமல், சமச்சீரற்ற SWER மின்னழுத்த நிலைகளுக்காக கட்டப்பட்டது

இந்த வடிவமைப்பு கிராமப்புற SWER விநியோக அமைப்புகளில் நம்பகத்தன்மை மற்றும் காப்பு பாதுகாப்பை மேம்படுத்துகிறது.

பாரம்பரிய ஒற்றை-கட்ட மின்மாற்றிகள் இரு முனைகளிலும் ஒரே மாதிரியான அரை-இன்சுலேஷனைப் பயன்படுத்துகின்றன. SWER கடமையில், இதன் பொருள் இன்சுலேஷன் ஸ்ட்ரெஸ் அடிப்படையில் இரட்டிப்பாகிறது-மற்றும் தோல்வி பொதுவாக 3-5 ஆண்டுகளுக்குள் ஏற்படும். GUANGBIAN இன் அர்ப்பணிப்பு அணுகுமுறை மின்மாற்றியின் முழு சேவை வாழ்க்கை முழுவதும் வடிவமைப்பு வரம்புகளுக்குள் காப்பு அழுத்தத்தை வைத்திருக்கிறது.

கிரவுண்டிங் அமைப்பு எவ்வாறு மின்னழுத்தத்தை நிலையாக வைத்திருக்கிறது?

● பெரிதாக்கப்பட்ட கிரவுண்டிங் டெர்மினல் குறுக்குவெட்டு பூமி-பாதை எதிர்ப்பைக் குறைக்கிறது மற்றும் தற்போதைய திரும்பும் நிலைத்தன்மையை மேம்படுத்துகிறது

● குறைந்த எதிர்ப்பானது, தளர்வான இணைப்பு அபாயங்கள் மற்றும் உள்ளூர் வெப்பமடைவதைத் தடுக்க உதவுகிறது

● ±2% க்குள் வெளியீட்டு மின்னழுத்த ஏற்ற இறக்கத்துடன் நிலையான மூடிய லூப் SWER தற்போதைய பாதையை உறுதி செய்கிறது

● முறுக்குகள் IEC A/X டெர்மினல் லேபிளிங் தரநிலைகளைப் பின்பற்றுகின்றன, தலைகீழ் துருவமுனைப்பு போன்ற வயரிங் பிழைகளைத் தடுக்கிறது மற்றும் சரியான SWER நிறுவலை உறுதி செய்கிறது

நீண்ட தூர மின்னழுத்த ஒழுங்குமுறை:

● 5-நிலை சுமை இல்லாத டேப் சேஞ்சர் (18kV–20kV வரம்பு) பொருத்தப்பட்டுள்ளது

● நீண்ட SWER விநியோகக் கோடுகளில் மின்னழுத்த வீழ்ச்சியை ஈடுசெய்கிறது

● தொடக்கத்தில் இருந்து வரியின் இறுதி வரை நிலையான 240V வெளியீட்டை பராமரிக்கிறது

● அனைத்து தட்டுதல் அமைப்புகளும் IEC துல்லியத் தரங்களின் கீழ் தொழிற்சாலை அளவீடு செய்யப்பட்டவை

இது நீண்ட தூர கிராமப்புற மின் நெட்வொர்க்குகளில் கீழ்நிலை உபகரணங்களின் நிலையான செயல்திறன் மற்றும் பாதுகாப்பை உறுதி செய்கிறது.

கடினமான சூழ்நிலைகளில் இது எவ்வாறு தாங்குகிறது?

எண்ணெயில் மூழ்கிய சீல் செய்யப்பட்ட வீடுகள் தண்ணீர் மற்றும் தூசியை வெளியே வைத்திருக்கின்றன, வெப்பநிலை ஏற்ற இறக்கங்களைக் கையாளுகின்றன, மேலும் புற ஊதா வெளிப்பாட்டைத் தடுக்கின்றன. இது -40°C முதல் +55°C வரை இயங்கும் - எனவே உயரமான பீடபூமிகள், திறந்தவெளி மேய்ச்சல் நிலங்கள், மரங்கள் நிறைந்த பகுதிகள் மற்றும் பாலைவன அடுக்குமாடி குடியிருப்புகள் அனைத்தும் அதன் செயல்பாட்டு சாளரத்தில் எந்த சிறப்பு மாற்றங்களும் இல்லாமல் விழும்.

ஓனான் குளிர்வித்தல்—எண்ணெய் இயற்கையான காற்றின் சுருக்கம் - மின்விசிறிகள், பம்ப்கள், சுழலும் அல்லது தேய்மானம் எதுவும் இல்லை. அது துருவத்தில் கட்டப்பட்ட பிறகு, அது தன்னைத்தானே கவனித்துக்கொள்கிறது. அருகிலுள்ள சர்வீஸ் டிரக்கிலிருந்து பணிபுரியும் நேரங்களுக்கு அப்பாற்பட்ட பணியாளர்களுக்கு, இது யூனிட்டின் ஆயுளில் மிகக் குறைந்த பராமரிப்புச் செலவுகளை மொழிபெயர்க்கும்.

சர்வதேச தரநிலைகளை பூர்த்தி செய்தல்

ஒவ்வொரு அலகும் IEC 60076-க்கு வடிவமைக்கப்பட்டு, கட்டமைக்கப்பட்டு, சோதிக்கப்பட்டது - இது பவர் டிரான்ஸ்பார்மர்களுக்கான உலகளவில் அங்கீகரிக்கப்பட்ட தரமாகும். தொழிற்சாலை தளத்தில் இருந்து காகிதப்பணி மற்றும் கண்டறியும் தன்மை ஆகியவை உள்ளன.

முழு தொழிற்சாலை சோதனை அறிக்கைகள் ஒவ்வொரு மின்மாற்றிகளுடனும் வருகின்றன - நீங்கள் திட்டங்களுக்கு ஏலம் எடுக்கும்போது அல்லது ஒரு ஆய்வை அழிக்க வேண்டியிருக்கும் போது பயனுள்ளதாக இருக்கும்.

SWER அமைப்புகள் ஒற்றை-கட்ட தரைப் பிழைகளை நிலையான கட்டங்களை விட வித்தியாசமாகப் பார்க்கின்றன. இந்த மின்மாற்றியானது, 20 மடங்கு மின்னோட்டத்தை 2 வினாடிகளுக்கு முழுமையாக எடுத்துக்கொள்வதாக மதிப்பிடப்பட்டுள்ளது - நிலையான வரி பாதுகாப்புடன் இணைக்கப்படும் போது, ​​இது தவறுகளை விரைவாக நீக்குகிறது மற்றும் சாதனங்களுக்கு சேதம் ஏற்படாமல் தடுக்கிறது.

இது எங்கே பயன்படுகிறது?

SWER ஒற்றை துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி குறைந்த விலை, நீண்ட தூர கிராமப்புற மற்றும் தொலைதூர மின்சாரம் வழங்குவதற்கு ஏற்றது:

● கிராமப்புற மின்மயமாக்கல்: தனிமைப்படுத்தப்பட்ட வீடுகளுக்கு ~70% வரையிலான குறைந்த வரி கட்டுமான செலவு மற்றும் வழக்கமான அமைப்புகளுக்கு எதிராக மின்சாரம்

● தொலைதூர ஆளில்லா தளங்கள்: தொலைத்தொடர்பு கோபுரங்கள், வானிலை நிலையங்கள், காடு/தீ கண்காணிப்பு புள்ளிகள், எல்லைச் சாவடிகள்

● விவசாயம்: நீர்ப்பாசன பம்புகள், கால்நடை அமைப்புகள், பசுமை இல்லங்கள் மற்றும் சிதறிய பண்ணை உபகரணங்கள்

● கட்டுமானம் மற்றும் சுரங்க முகாம்கள்: நெடுஞ்சாலைகள், இரயில்வே மற்றும் சுரங்க நடவடிக்கைகளுக்கான தற்காலிக மின்சாரம் கட்ட விரிவாக்கத்திற்கு முன்

● தீவுகள் மற்றும் ஆஃப்-கிரிட் வசதிகள்: சிறிய ஓய்வு விடுதிகள், ரேஞ்சர் நிலையங்கள் மற்றும் தொலைதூர சுற்றுலா உள்கட்டமைப்பு

வழக்கமான மூன்று-கட்ட நெட்வொர்க்குகளை விரிவுபடுத்துவது செலவு குறைந்ததாக இல்லாத பகுதிகளுக்கான நடைமுறை தீர்வு.

குவாங்பியன் ஸ்வெர் யூனிட் ஏன் சிறப்பாக செயல்படுகிறது?

நிலையான மின்மாற்றிகள் பெரும்பாலும் SWER அமைப்புகளில் போராடுகின்றன, இது காப்பு அழுத்தம், மின்னழுத்த உறுதியற்ற தன்மை மற்றும் அதிக பராமரிப்பு தேவைகளுக்கு வழிவகுக்கிறது.

GUANGBIAN SWER ஒற்றை துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி SWER செயல்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது:

● SWER நிலைமைகளுக்கான நோக்கத்திற்காக கட்டப்பட்ட முறுக்கு மற்றும் காப்பு வடிவமைப்பு

● நிலையான திரும்பும் மின்னோட்டத்திற்கான உகந்த அடித்தள அமைப்பு

● மேம்படுத்தப்பட்ட மின்னழுத்த நிலைத்தன்மை மற்றும் கணினி நம்பகத்தன்மை

● குறைக்கப்பட்ட பராமரிப்பு சிக்கல்கள் மற்றும் நீண்ட சேவை வாழ்க்கை

● ஆய்வு தேவைகளுடன் எளிதாக இணங்குதல்

● நிஜ உலக SWER பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டது, வழக்கமான மின்மாற்றி மாடல்களில் இருந்து மாற்றியமைக்கப்படவில்லை.

உலகளாவிய தரநிலைகள் மற்றும் தர உத்தரவாதம்

Zhejiang Guangbian Electric Power Technology Co., Ltd ஆனது 2004 ஆம் ஆண்டு முதல் ஒரு வலுவான தொழில்நுட்ப அடித்தளத்தை உருவாக்கியுள்ளது, இது ஒரு உள்நாட்டு மின்மாற்றி உற்பத்தியாளரிடமிருந்து உலகளாவிய சப்ளையராக உருவெடுத்துள்ளது.

முக்கிய நன்மைகள் அடங்கும்:

● 20+ வருட மின்மாற்றி பொறியியல் அனுபவம்

● சர்வதேச தர நிபுணத்துவத்துடன் சான்றளிக்கப்பட்ட பொறியியல் குழு

● பல பட்டறை உற்பத்தி அமைப்பு முழு செயல்முறை கண்டறியும் தன்மையை உறுதி செய்கிறது

● வடிவமைப்பு, செயல்திறன் மற்றும் பாதுகாப்பு இணக்கம் ஆகியவற்றில் தொடர்ச்சியான முன்னேற்றம்

● 2020 இல் நிறுவப்பட்ட சுயாதீன ஏற்றுமதி நடவடிக்கைகள்

இது ஒவ்வொரு SWER ஒற்றை துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி நம்பகத்தன்மை மற்றும் பாதுகாப்பிற்கான உலகளாவிய எதிர்பார்ப்புகளை பூர்த்தி செய்வதை உறுதி செய்கிறது.
